Description

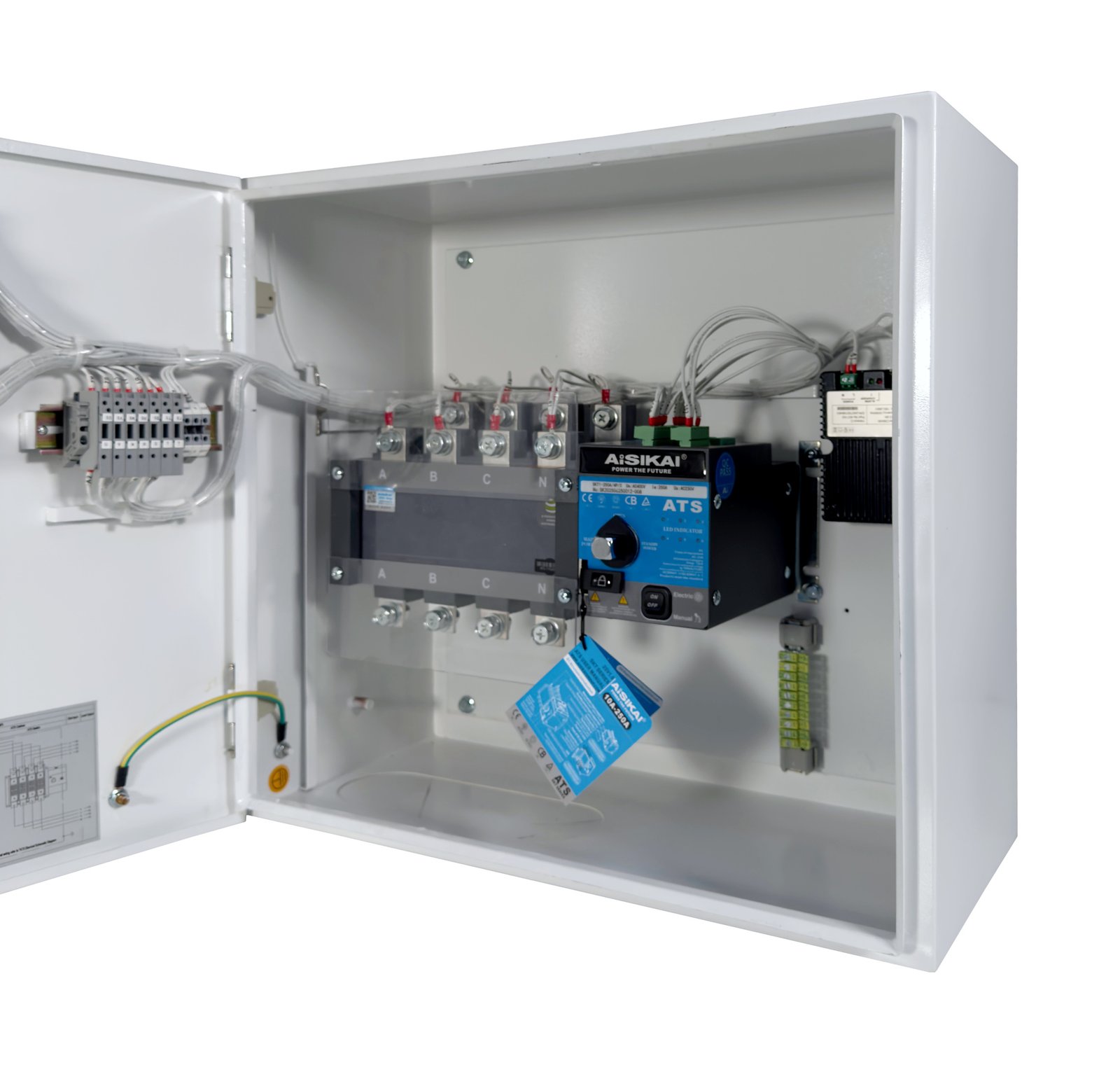

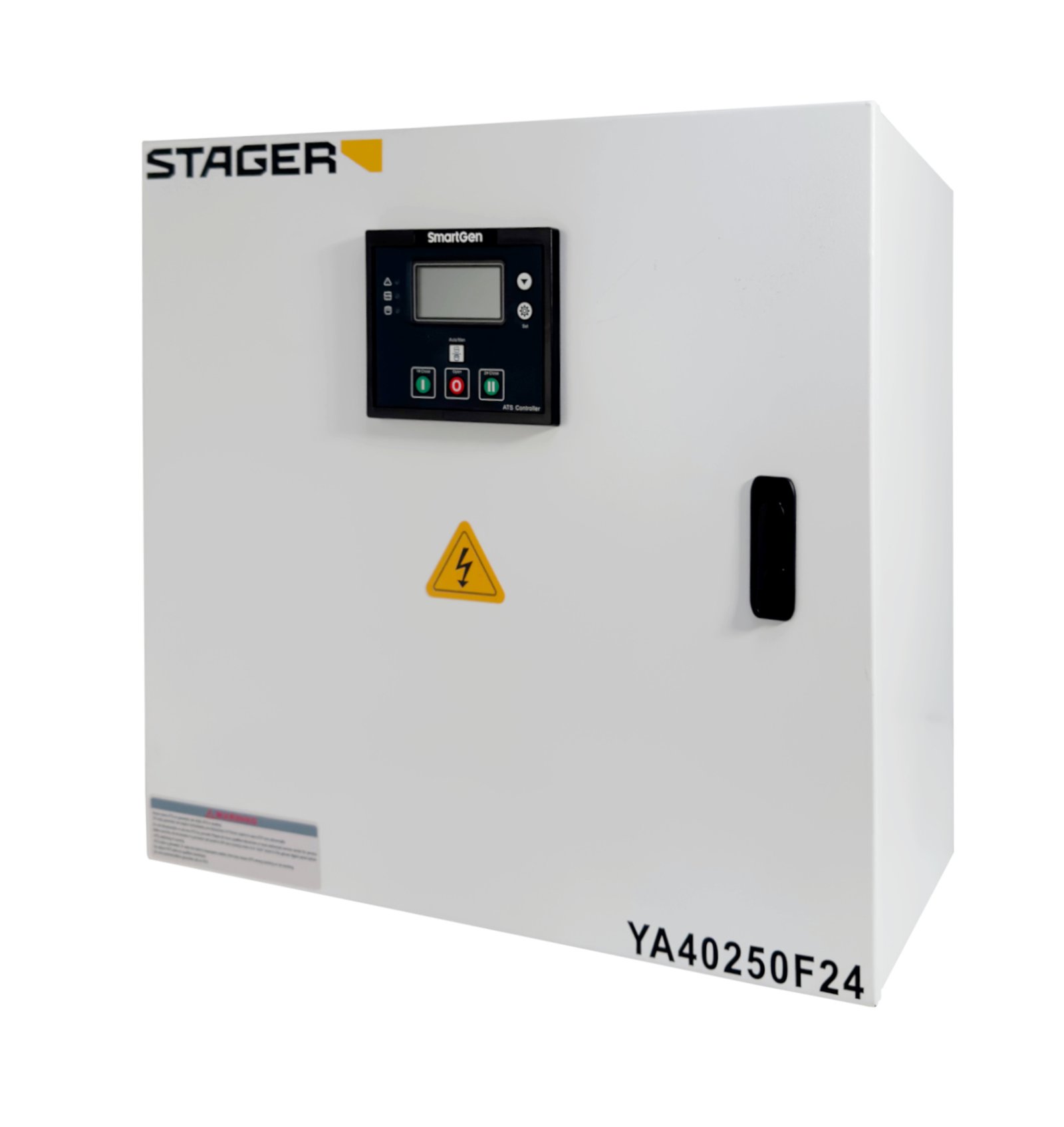

Automatizare Stager YA40250F24 este un panou de transfer automat (ATS) trifazată, de 250 A, pentru generatoarele diesel Stager de 1500 rpm. Se leagă de generatoarele care au cablu de comandă cu 3 conductori, pentru încărcarea acumulatorului de 24 V și comanda de pornire și oprire.
Controlerul SMARTGEN HAT560N urmărește rețeaua și generatorul și poate comanda comutatorul automat sau manual. Contactorul are un curent nominal de 250 A, la 400 V și 4 poli, iar încărcătorul integrat menține acumulatorul generatorului cu un curent de 5 A, la 27,5 Vcc.
Avantaje și caracteristici
- Contactor cu curent nominal de 250 A
- Panou de control SMARTGEN HAT560N cu afișaj LCD luminat și indicatoare LED
- Funcție AMF: pornirea automată a generatorului la căderea rețelei
- Moduri de lucru automat și manual, cu forțarea comutatorului în modul manual
- Protecție la supratensiune, tensiune minimă, pierdere de fază și frecvență anormală
- Parametri configurabili de pe panou, protejați cu două parole
- Comunicare MODBUS prin interfața LINK
- Încărcător de acumulator de 5 A inclus
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Stager |
| Cod produs | 115800YA40250F24 |
| Tensiune nominală | 400 V |
| Frecvență | 50 Hz |
| Curent nominal | 250 A |
| Număr poli | 4 |
| Grad de protecție | IP23 |
| Tensiune | 24 ~ 28 Vcc |
| Curent nominal al contactorului | 250 A |
| Tensiune de intrare | 165 ~ 265 Vca |
| Tensiune de ieșire | 27,5 Vcc (±2%) |
| Curent de încărcare | 5 A |
| Încărcare acumulator | 24 ~ 28 Vcc |
| Lungimea cablului de conectare | 5 m |
| Temperatură de lucru | (-15 ~ 60)ºC |
| Condiții de depozitare | (-25 ~ 80)ºC |
| Diametru cablu | 3buc x 1,0mm² |
| Panou de control | SMARTGEN HAT560N |
| Funcție AMF | da |
| Greutate | 27 kg |
| Dimensiuni | 500 x 540 x 250 mm |
| Moduri de lucru | automat / manual. În modul manual, poate forță comutatorul sa se închidă sau sa se deschidă |
| Dimensiune afișaj LCD | 132 x 64 mm |
| Consum energie | < 3W (Mod standby: < 2W) |
| Temperatură de funcționare | (-25 ~ +70)ºC |
| Frecvență nominală | 50 Hz |
| Închidere releu ieșire | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 1 | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 2 | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 3 | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 4 | 16A 250Vca Ieșire fără tensiune |
| Intrare digitală | GND conectat este activ |
| Grad de protecție (tensiune de intrare c.a.) | IP55 |
| Comunicare | interfață LINK, protocol MODBUS |
| Interfață programabilă | LINK |
| – Tensiune de intrare (încărcător) | 165 ~ 265 Vca |
| – Tensiune de ieșire (încărcător) | 27,5 Vcc (±2%) |
| – Curent de încărcare (încărcător) | 5 A |
| Încărcare acumulator (încărcător) | 24 ~ 28 Vcc |
| Lungimea cablului de conectare (încărcător) | 5 m |
| Temperatură de lucru (încărcător) | (-15 ~ 60)ºC |
| Condiții de depozitare (încărcător) | (-25 ~ 80)ºC |
