Description

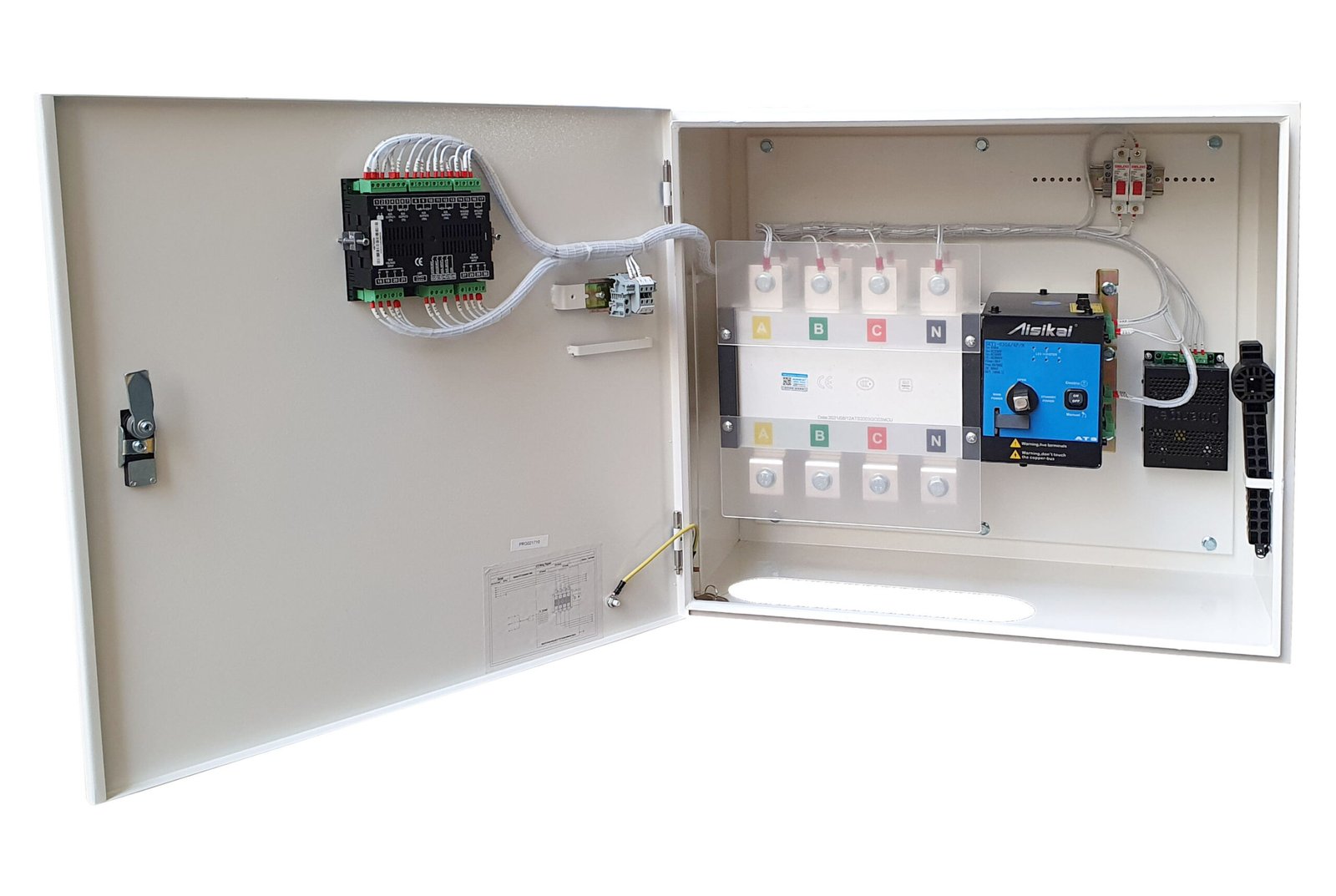

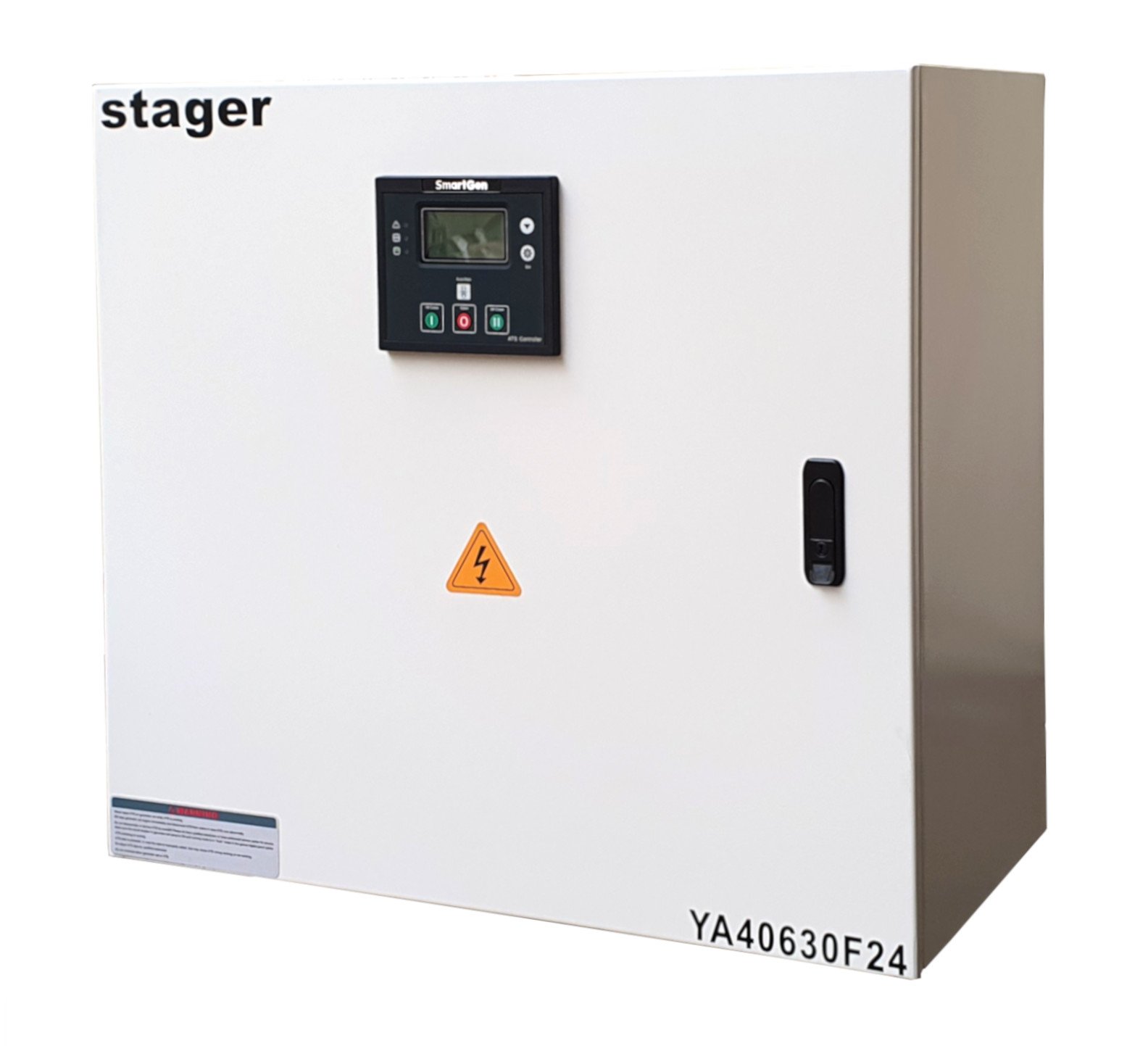

Automatizare Stager YA40630F24 este un panou de transfer automat (ATS) trifazată, de 630 A, pentru generatoarele diesel Stager de 1500 rpm. Se leagă de generatoarele care au cablu de comandă cu 3 conductori, pentru încărcarea acumulatorului de 24 V și comanda de pornire și oprire.
Controlerul SMARTGEN HAT560N urmărește rețeaua și generatorul și poate comanda comutatorul automat sau manual. Contactorul are un curent nominal de 630 A, la 400 V și 4 poli, iar carcasa are gradul de protecție IP23.
Avantaje și caracteristici
- Contactor cu curent nominal de 630 A
- Panou de control SMARTGEN HAT560N cu afișaj LCD luminat și indicatoare LED
- Funcție AMF: pornirea automată a generatorului la căderea rețelei
- Moduri de lucru automat și manual, cu forțarea comutatorului în modul manual
- Protecție la supratensiune, tensiune minimă, pierdere de fază și frecvență anormală
- Parametri configurabili de pe panou, protejați cu două parole
- Comunicare MODBUS prin interfața LINK
- Grad de protecție IP23
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Stager |
| Greutate | 52 kg |
| Cod produs | 115800YA40630F24 |
| Frecvență | 50 Hz |
| Curent nominal | 630 A |
| Tensiune | 400V/50Hz (trifazat, 4 poli) |
| Sursă încărcare baterie | 24Vcc |
| Grad de protecție | IP23 |
| Moduri de lucru | automat / manual. În modul manual, poate forță comutatorul sa se închidă sau sa se deschidă |
| Dimensiune afișaj LCD | 132 x 64 mm |
| Consum energie | < 3W (Mod standby: < 2W) |
| Temperatură de funcționare | (-25 ~ +70)ºC |
| Închidere releu ieșire | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 1 | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 2 | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 3 | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 4 | 16A 250Vca Ieșire fără tensiune |
| Intrare digitală | GND conectat este activ |
| Grad de protecție (tensiune de intrare c.a.) | IP55 |
| Comunicare | interfață LINK, protocol MODBUS |
| Interfață programabilă | LINK |
| Consum energie (tensiune de alimentare) | < 3W (Mod standby: < 2W) |
| Temperatură de funcționare (tensiune de alimentare) | (-25 ~ +70)ºC |
| – 3P4W (ph-N) (tensiune de intrare c.a.) | 30Vca – 360Vca |
| – 3P3W (ph-ph) (tensiune de intrare c.a.) | 60Vca – 620Vca |
| – 1P2W (ph-N) (tensiune de intrare c.a.) | 30Vca – 360Vca |
| – 2P3W (ph-N) (tensiune de intrare c.a.) | 30Vca – 360Vca |
| Frecvență nominală (tensiune de intrare c.a.) | 50 Hz |
| Închidere releu ieșire (tensiune de intrare c.a.) | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 1 (tensiune de intrare c.a.) | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 2 (tensiune de intrare c.a.) | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 3 (tensiune de intrare c.a.) | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 4 (tensiune de intrare c.a.) | 16A 250Vca Ieșire fără tensiune |
| Intrare digitala (tensiune de intrare c.a.) | GND conectat este activ |
| Comunicare (tensiune de intrare c.a.) | interfata LINK, protocol MODBUS |
| Interfata programabila (tensiune de intrare c.a.) | LINK |
