Description

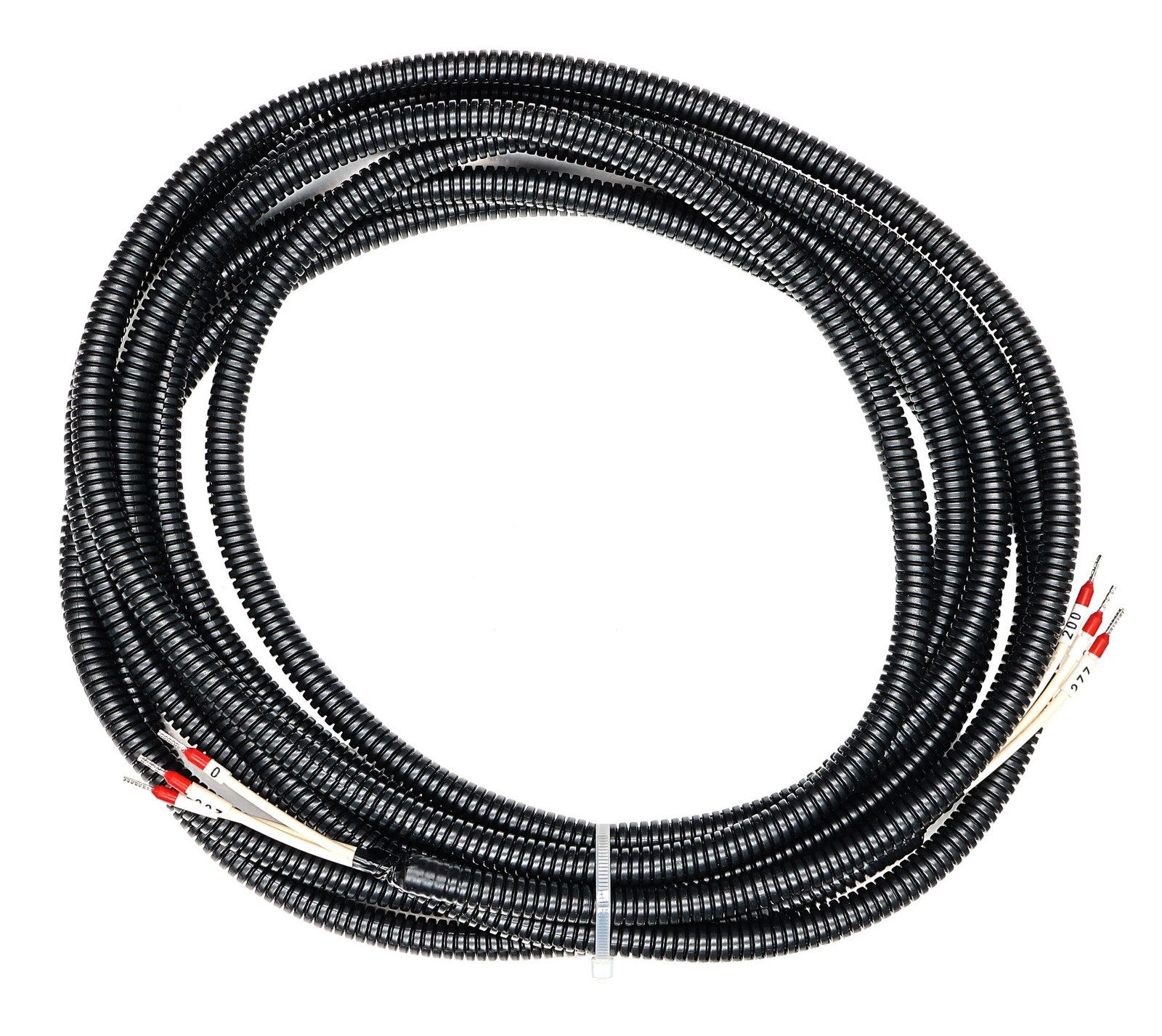

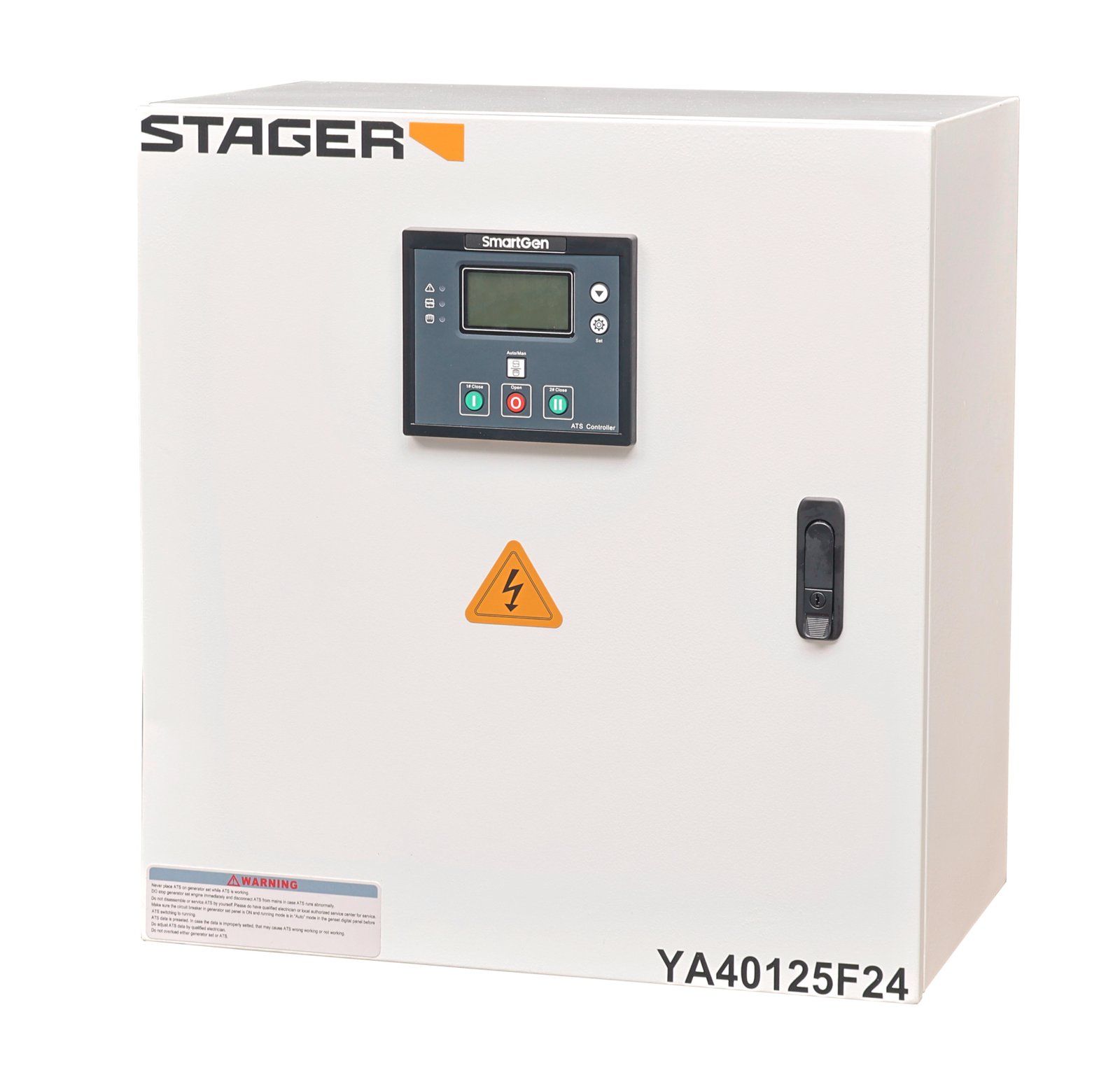

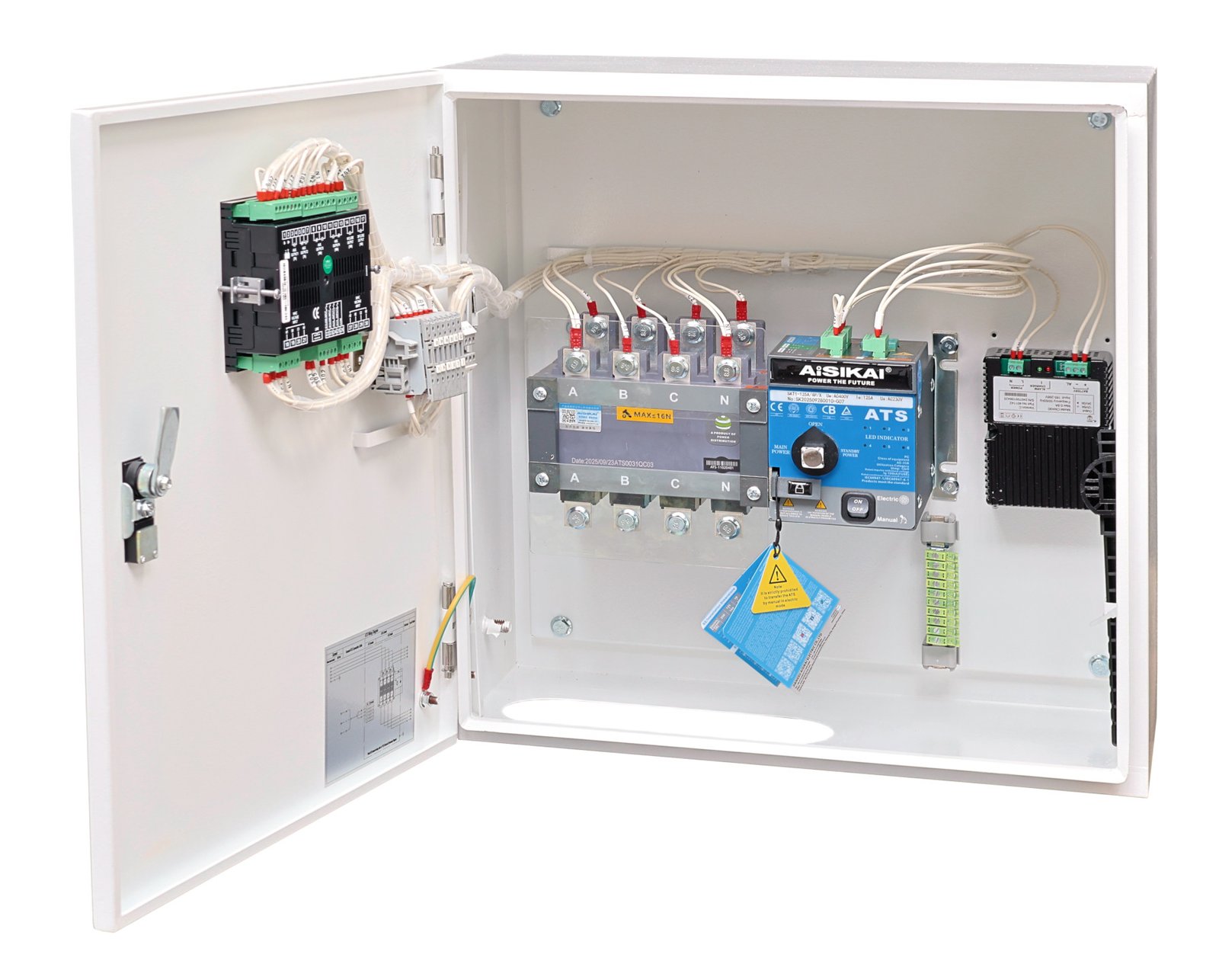

Automatizare Stager YA40125F24 este un panou de transfer automat trifazat, de 125 A, care pornește generatorul la căderea rețelei și mută consumatorii pe generator. Se folosește cu generatoarele Stager care au cablu de comandă cu 3 conductori, pentru încărcarea acumulatorului de 24 V și comanda de pornire și oprire.
Controlerul MEBAY ATS220 se alimentează la 8 ~ 36 Vcc și lucrează între -30 și +70 °C. Ieșirile de închidere pentru rețea și generator și releul de pornire a generatorului suportă câte 5 A la 250 Vca, iar panoul are gradul de protecție IP54.
Avantaje și caracteristici
- Curent nominal de 125 A, la 400 V, 4 poli
- Panou de control MEBAY ATS220 cu funcție AMF
- Afișaj LED și parametri reglabili din butoane
- 7 relee de ieșire, cu un curent maxim de 5 A (250 Vca)
- 1 intrare programabilă
- Conexiuni pe borne de tip european
- Funcție de rețea simulată
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Stager |
| Cod produs | 115800YA40125F24 |
| Tensiune | 400V/50Hz (trifazat, 4 poli) |
| Curent nominal | 125A |
| Sursă încărcare baterie | 24Vcc |
| Grad de protecție | IP2 |
| Tensiune de alimentare | 8 ~ 36 Vcc |
| Tensiune de intrare c.a. rețea | 30Vca – 30Vca (ph-N) |
| Tensiune de intrare c.a. generator | 30Vca – 30Vca (ph-N) |
| Ieșire de închidere generator | 5A (250Vca) Ieșire fără tensiune |
| Ieșire de închidere rețea | 5A (250Vca) Ieșire fără tensiune |
| Releu de pornire generator | 5A (250Vca) Ieșire fără tensiune |
| Intrare valoare comutare | disponibil, dacă este conectat la baterie |
| Temperatură de funcționare | (-30 ~ +70)ºC |
| Temperatură depozitare | (-40 ~ +85)ºC |
| Grad de protecție (consum energie) | IP54 |
| Tensiune de intrare c.a. rețea (consum energie) | 30Vca – 30Vca (ph-N) |
| Tensiune de intrare c.a. generator (consum energie) | 30Vca – 30Vca (ph-N) |
| Ieșire de închidere generator (consum energie) | 5A (250Vca) Ieșire fără tensiune |
| Ieșire de închidere rețea (consum energie) | 5A (250Vca) Ieșire fără tensiune |
| Releu de pornire generator (consum energie) | 5A (250Vca) Ieșire fără tensiune |
| Intrare valoare comutare (consum energie) | disponibil, daca este conectat la baterie |
| Temperatură de funcționare (consum energie) | (-30 ~ +70)ºC |
| Temperatură depozitare (consum energie) | (-40 ~ +85)ºC |
| Greutate | 23,2 kg |
