Descriere

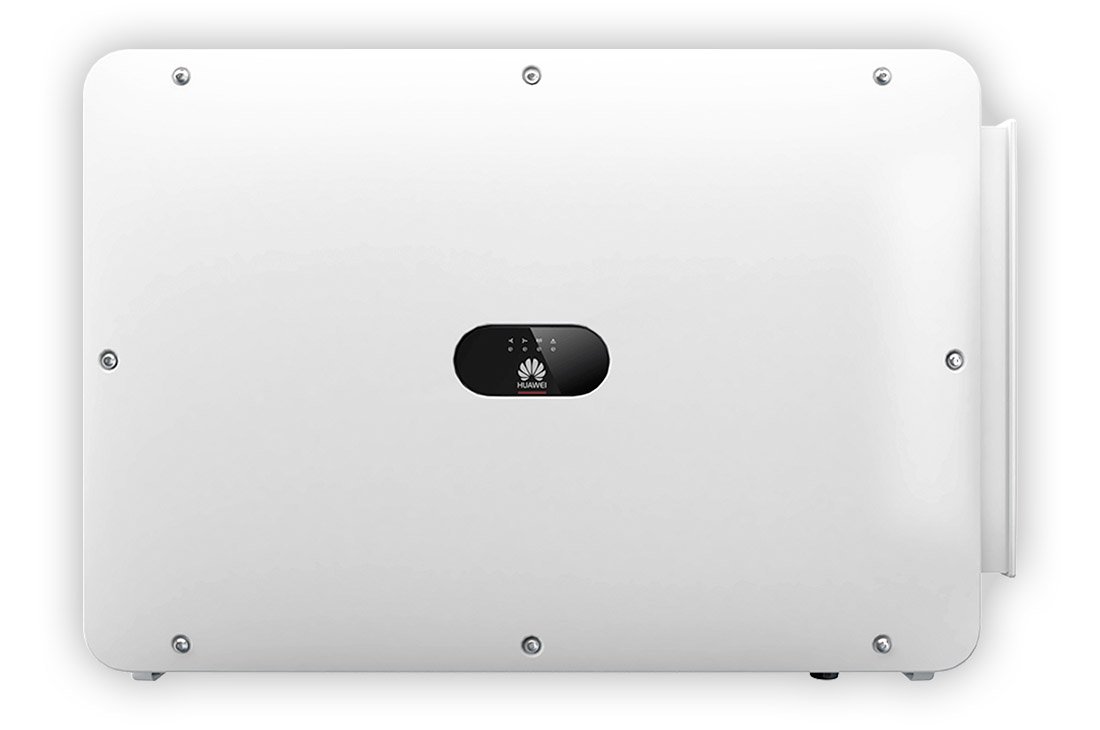

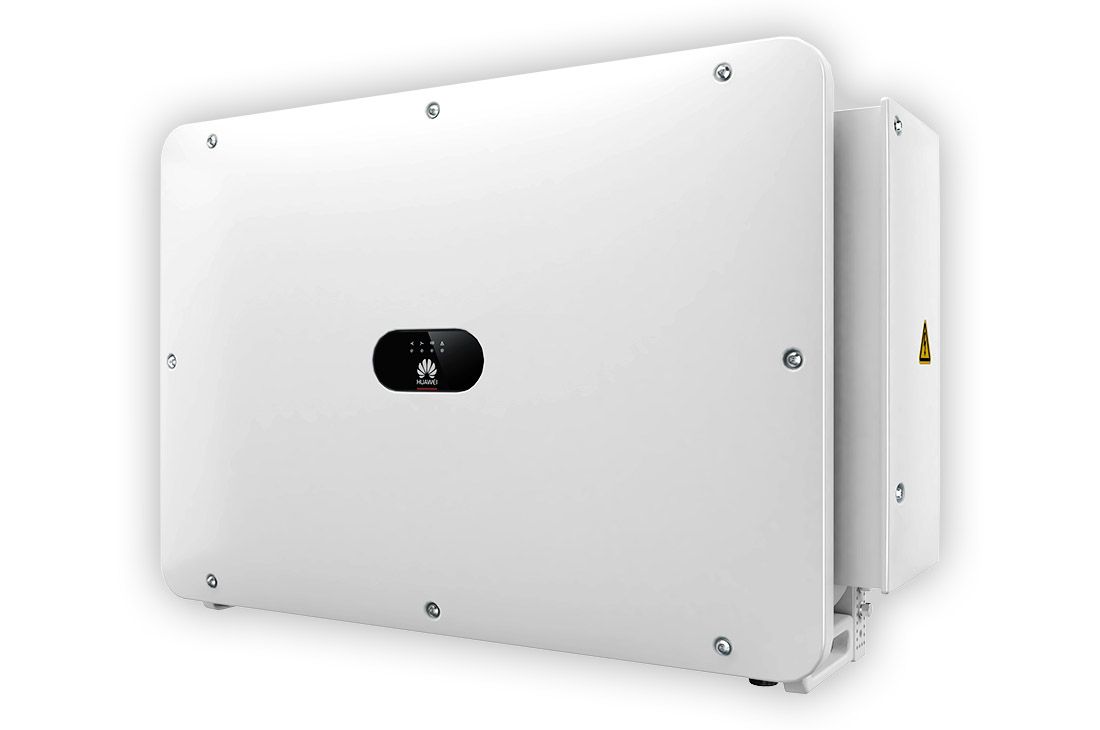

Invertor Huawei SUN2000-115KTL-M2 este un invertor fotovoltaic trifazat on grid, destinat centralelor comerciale și industriale racordate la rețea. Cu 10 trackere MPPT și două intrări pe fiecare tracker, permite împărțirea stringurilor pe orientări diferite, iar monitorizarea defectelor pe stringuri ajută la identificarea rapidă a problemelor. Este un invertor fotovoltaic trifazat gândit pentru instalări exterioare, datorită gradului de protecție IP66.
Randamentul maxim ajunge la 98,6 % la 400 V și 98,8 % la 480 V, cu un randament european de 98,4 %, respectiv 98,6 %. Tensiunea maximă de intrare este de 1.100 V, domeniul de urmărire MPPT se întinde între 200 V și 1.000 V, iar puterea aparentă maximă pe partea de curent alternativ este de 125.000 VA. Un invertor on grid de 115 kW cu răcire inteligentă cu aer, care lucrează la temperaturi între –25 °C și 60 °C și la altitudini de până la 4.000 m.
Avantaje și caracteristici
- 10 trackere MPPT, cu 2 intrări fiecare, pentru configurații flexibile de stringuri
- Randament maxim de 98,8 % la 480 V și randament european de 98,6 %
- Domeniu larg de urmărire MPPT, de la 200 V la 1.000 V, cu pornire de la 200 V
- Gestionare și monitorizare a defectelor la nivel de string, cu diagnoză a curbei I-V
- Descărcătoare de supratensiune tip II atât pe partea DC, cât și pe partea AC
- Protecții incluse: anti-insularizare, supracurent AC, polaritate inversă DC, curent rezidual
- Carcasă IP66, topologie fără transformator și răcire inteligentă cu aer
- Comunicație prin RS485, USB și suport MBUS, cu separator inteligent pe intrare
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Huawei |
| Tensiune maximă de intrare | 1.100 V |
| Curent maxim de intrare per MPPT | 30 A |
| Curent maxim de scurtcircuit per MPPT | 40 A |
| Tensiune de pornire | 200 V |
| Domeniu tensiune MPPT | 200 V … 1.000V |
| Tensiune nominală de intrare | 600 V @400 Vac, 720 V @480 Vac |
| Putere aparentă maximă AC | 125.000VA |
| Curent maxim de ieșire | 182,3A @400 V, 151,9 A @480 V |
| Putere nominală de ieșire | 115 kW |
| Putere activă maximă (cos φ = 1) | 125 kW |
| Randament maxim | 98,6 % @400 V, 98,8 % @480 V |
| Randament european | 98,4 % @400 V, 98,6 % @480 V |
| Număr de trackere MPPT | 10 |
| Intrări per tracker MPPT | 2 |
| Frecvența nominală a rețelei | 50 Hz /60 Hz |
| Factor de putere reglabil | 0,8 capacitiv … 0,8 inductiv |
| Distorsiune armonică totală maximă | <3 % |
| Separator pe intrare | Da |
| Protecție anti-insularizare | Da |
| Protecție la supracurent AC | Da |
| Protecție la polaritate inversă DC | Da |
| Monitorizarea defectelor pe stringuri | Da |
| Descărcător de supratensiune DC | Tip II |
| Descărcător de supratensiune AC | Tip II |
| Detectarea rezistenței de izolație DC | Da |
| Monitorizarea curentului rezidual | Da |
| RS485 | Da |
| USB | Da |
| Răcire | Răcire inteligentă cu aer |
| Altitudine maximă de funcționare | 4.000m |
| Umiditate relativă | 0 … 100 % |
| Conector DC | Amphenol Helios H4 |
| Topologie | Fără transformator |
| Temperatură de lucru | 25–60 °C |
| Grad de protecție | IP66 |
| Cod produs | SUN2000-115KTL-M2 |
| Certificări | EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 61727, IEC 60068, IEC 61683 |
| Dimensiuni (l x h x a) | 1.035x 700 x 365 mm |
| Greutate (cu placă de montaj) | 93 kg |
