Descriere

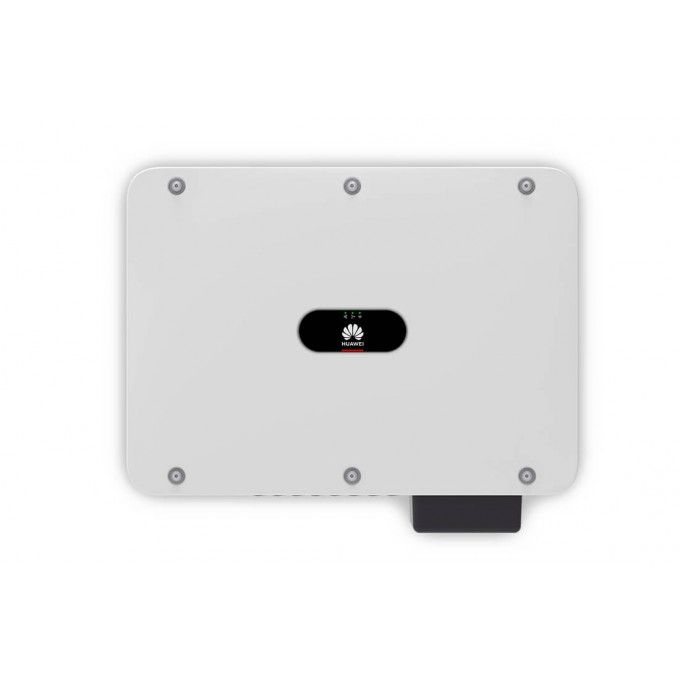

Invertor Huawei SUN2000-50KTL-M3 este un invertor on-grid 50 kW destinat instalațiilor fotovoltaice comerciale, industriale și parcurilor de afaceri. Se conectează la rețeaua trifazată de 400 Vac sau 480 Vac, la frecvența de 50 Hz sau 60 Hz, și acceptă până la 8 stringuri. Include protecție la arc electric (AFCI), protecție anti-insularizare și descărcătoare de supratensiune de tip II pe partea DC și AC.
Randamentul maxim ajunge la 98,5 %, iar cel european la 98,0 %, la o putere activă nominală de 50.000 W și o putere aparentă maximă de 55.000 VA. Fiind un invertor trifazat cu 4 trackere MPPT, cu domeniu de tensiune MPPT între 200 V și 1.000 V și tensiune maximă de intrare de 1.100 V, permite configurarea stringurilor cu orientări diferite. Funcționează între –25 °C și 60 °C, cu răcire inteligentă cu aer, la altitudini de până la 4.000 m.
Avantaje și caracteristici
- Putere activă nominală AC de 50.000 W și putere aparentă maximă de 55.000 VA
- Randament maxim 98,5 % și randament european 98,0 %
- 4 trackere MPPT și 8 intrări DC, pentru stringuri cu orientări diferite
- Tensiune maximă de intrare 1.100 V, pornire de la 200 V, domeniu MPPT 200 – 1.000 V
- Protecție la arc electric AFCI, anti-insularizare, supracurent AC și polaritate inversă DC
- Descărcătoare de supratensiune tip II pe DC și AC, detectarea rezistenței de izolație și monitorizarea curentului rezidual
- Recuperare PID integrată și monitorizarea defectelor pe stringuri, cu comunicație RS485
- Funcționare de la –25 °C la 60 °C, răcire inteligentă cu aer, 49 kg și dimensiuni 640 x 530 x 270 mm
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Huawei |
| Tensiune maximă de intrare | 1.100 V |
| Curent maxim de intrare per MPPT | 30 A |
| Curent maxim de scurtcircuit per MPPT | 40 A |
| Tensiune de pornire | 200 V |
| Domeniu tensiune MPPT | 200 V … 1.000 V |
| Tensiune nominală de intrare | 600 V |
| Putere activă nominală AC | 50.000 W |
| Putere aparentă maximă AC | 55.000 VA |
| Tensiune nominală de ieșire | 400 Vac / 480 Vac, 3W+(N) + PE |
| Curent nominal de ieșire | 72,2 A @ 400Vac, 60,1 A @ 480Vac |
| Curent maxim de ieșire | 79,8 A @ 400Vac, 66,5 A @ 480Vac |
| Randament maxim | 98,5 % |
| Randament european | 98,0 % |
| Număr de intrări | 8 |
| Număr de trackere MPPT | 4 |
| Frecvența nominală a rețelei | 50 Hz / 60 Hz |
| Factor de putere reglabil | 0,8 LG … 0,8 LD |
| Distorsiune armonică totală maximă | <3 % |
| Separator pe intrare | Da |
| Protecție anti-insularizare | Da |
| Protecție la supracurent AC | Da |
| Protecție la polaritate inversă DC | Da |
| Monitorizarea defectelor pe stringuri | Da |
| Descărcător de supratensiune DC | Tip II |
| Descărcător de supratensiune AC | Tip II |
| Detectarea rezistenței de izolație DC | Da |
| Monitorizarea curentului rezidual | Da |
| Protecție la arc electric (AFCI) | Da |
| Control prin semnal de rețea (ripple control) | Da |
| Recuperare PID integrată | Da |
| RS485 | Da |
| Răcire | Răcire inteligentă cu aer |
| Altitudine maximă de funcționare | 4.000 m |
| Umiditate relativă | 0 % RH … 100 % RH |
| Conector DC | Amphenol HH4 |
| Topologie | Fără transformator |
| Siguranță (standarde) | EN 62109-1/-2, IEC 62109-1/-2, IEC 62116, IEC 60068, IEC 61683 |
| Standarde de conectare la rețea | IEC 61727, VDE-AR-N4105, VDE 0126-1-1, BDEW, G59/3, UTE C 15-712-1, CEI 0-16, CEI 0-21, RD 661, RD 1699, P.O. 12.3,RD 413, EN-50438-Turkey, EN-50438-Ireland, C10/11, MEA, Resolution No.7, NR |
| Grad de protecție | IP66 |
| Temperatură de lucru | 25–60 °C |
| Cod produs | SUN2000-50KTL-M3 |
| Dimensiuni (l x h x a) | 640 x 530 x 270 mm |
| Greutate | 49 kg |
| Greutate (cu placă de montaj) | 49 kg |
