Descriere

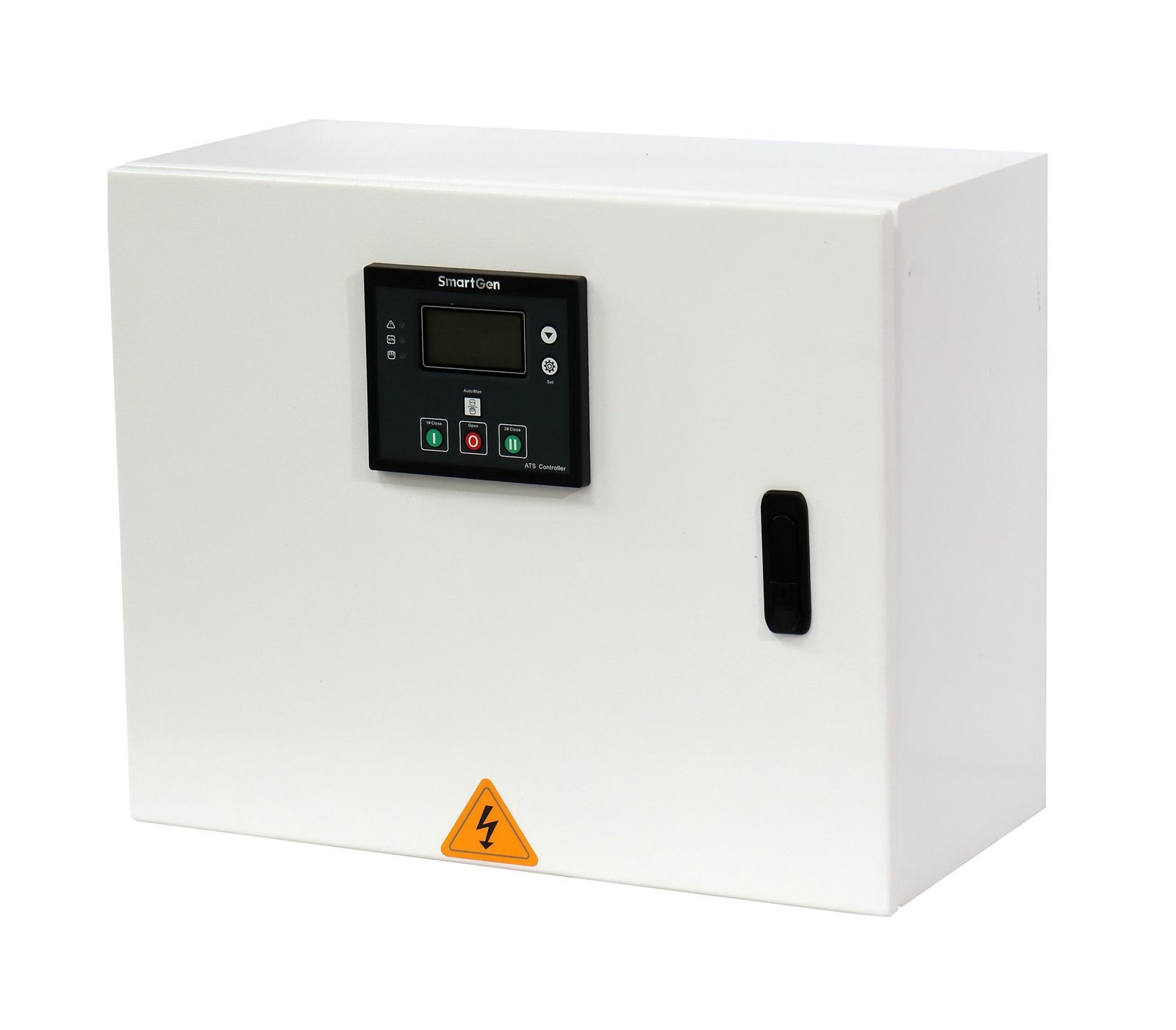

Automatizare Stager YA20125F12 este un panou de transfer automat (ATS) monofazată, de 125 A, pentru generatoarele diesel Stager de 1500 rpm. Se leagă de generatoarele care au cablu de comandă cu 3 conductori, pentru încărcarea acumulatorului de 12 V și comanda de pornire și oprire.

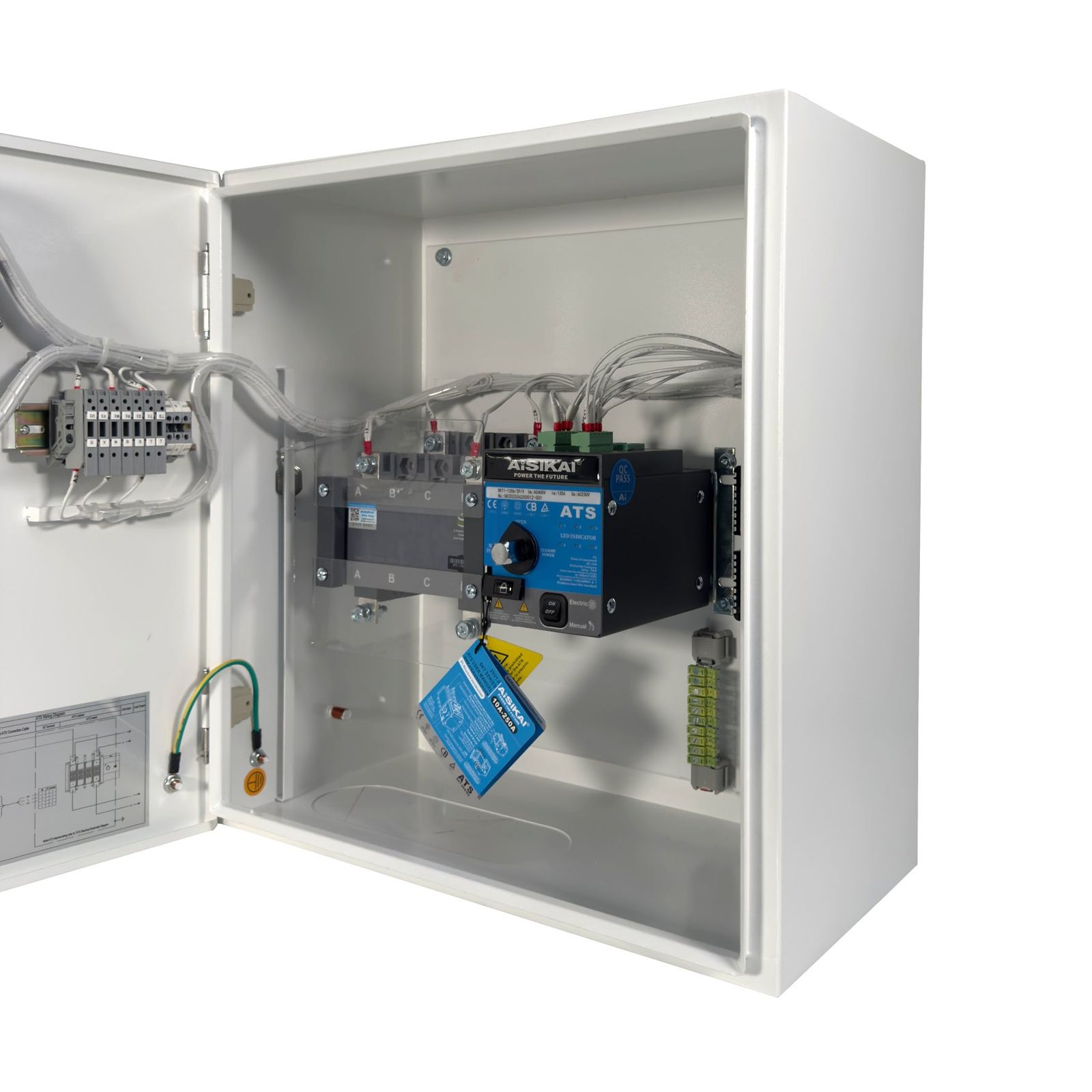

Controlerul SMARTGEN HAT560N urmărește rețeaua și generatorul și poate comanda comutatorul automat sau manual. Contactorul are un curent nominal de 125 A, la 230 V, iar încărcătorul integrat menține acumulatorul generatorului cu un curent de 5 A, la 13,7 Vcc.
Avantaje și caracteristici
- Contactor cu curent nominal de 125 A
- Panou de control SMARTGEN HAT560N cu afișaj LCD luminat și indicatoare LED
- Funcție AMF: pornirea automată a generatorului la căderea rețelei
- Moduri de lucru automat și manual, cu forțarea comutatorului în modul manual
- Protecție la supratensiune, tensiune minimă, pierdere de fază și frecvență anormală
- Parametri configurabili de pe panou, protejați cu două parole
- Comunicare MODBUS prin interfața LINK
- Încărcător de acumulator de 5 A inclus
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Stager |
| Tensiune nominală | 230 V |
| Curent nominal | 125 A |
| Tensiune | 11 ~ 14 Vcc |
| Curent nominal al contactorului | 125 A |
| Tensiune de intrare | 165 ~ 265 Vca |
| Tensiune de ieșire | 13,7 Vcc (±2%) |
| Curent de încărcare | 5 A |
| Frecvență | 50 Hz |
| Număr poli | 2 |
| Încărcare acumulator | 12 ~ 14 Vcc |
| Lungimea cablului de conectare | 5 m |
| Condiții de depozitare | (-25 ~ 80)ºC |
| Diametru cablu | 3buc x 1,0mm² |
| Panou de control | SMARTGEN HAT560N |
| Funcție AMF | da |
| Moduri de lucru | automat / manual. În modul manual, poate forță comutatorul sa se închidă sau sa se deschidă |
| Consum energie | < 3W (Mod standby: < 2W) |
| Frecvență nominală | 50 Hz |
| Închidere releu ieșire | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 1 | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 2 | 7A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 3 | 16A 250Vca Ieșire fără tensiune |
| Releu ieșire auxiliar 4 | 16A 250Vca Ieșire fără tensiune |
| Intrare digitală | GND conectat este activ |
| Comunicare | interfață LINK, protocol MODBUS |
| Interfață programabilă | LINK |
| – Tensiune de intrare (încărcător) | 165 ~ 265 Vca |
| – Tensiune de ieșire (încărcător) | 13,7 Vcc (±2%) |
| – Curent de încărcare (încărcător) | 5 A |
| Încărcare acumulator (încărcător) | 12 ~ 14 Vcc |
| Lungimea cablului de conectare (încărcător) | 5 m |
| Condiții de depozitare (încărcător) | (-25 ~ 80)ºC |
| Grad de protecție | IP23 |
| Temperatură de lucru | (-15 ~ 60)ºC |
| Temperatură de funcționare | (-25 ~ +70)ºC |
| Grad de protecție (tensiune de intrare c.a.) | IP55 |
| Temperatură de lucru (încărcător) | (-15 ~ 60)ºC |
| Cod produs | 115800YA20125F12 |
| Dimensiuni produs (L × l × h) | 50 × 48 × 25,5 cm |
| Dimensiune afișaj LCD | 132 x 64 mm |
| Greutate | 9 kg |
