De ce contează automatizarea ATS când ai un generator

Un generator de curent îți dă liniște doar dacă pornește atunci când ai nevoie de el. Iarna, noaptea sau când nu ești acasă, pana de curent te prinde exact în momentele în care nu poți ieși în curte să tragi de sfoară, să muți ștecherele și să comuți manual alimentarea. Centrala termică se oprește, pompa de apă tace, frigiderul și congelatorul încep să se încălzească, iar sistemul de alarmă rămâne pe acumulatorul propriu cât rezistă. Pentru toate aceste situații există o soluție simplă ca idee: automatizarea ATS.

ATS vine din engleză, de la „Automatic Transfer Switch”, adică un comutator automat de transfer. Este un tablou electric care urmărește permanent rețeaua, pornește generatorul când curentul dispare, mută consumatorii pe generator și îi readuce pe rețea când alimentarea revine. Totul se petrece fără intervenția ta. Pentru o casă cu centrală, o fermă cu animale, un mic magazin cu vitrine frigorifice sau o pensiune, diferența dintre o oprire de câteva secunde și una de câteva ore este foarte mare.

În acest ghid explicăm cum funcționează un ATS, ce condiții trebuie să îndeplinească generatorul, cum alegi tabloul după numărul de faze și după curent, ce înseamnă temporizările din setări și de ce montajul trebuie făcut de un electrician autorizat. La final ai și câteva sfaturi de întreținere, ca sistemul să pornească sigur în ziua în care chiar ai nevoie de el.

Cum funcționează un comutator automat de transfer

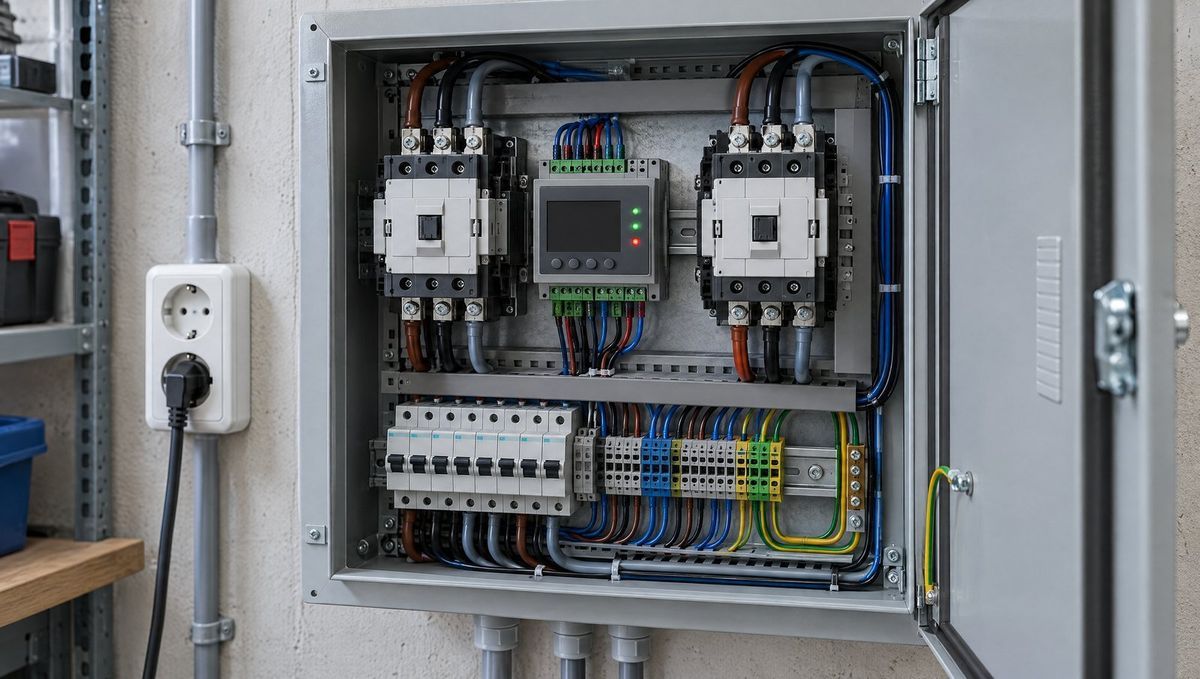

În interiorul unui tablou ATS găsești două elemente principale: un controler care măsoară tensiunea rețelei și comandă generatorul, și un sistem de comutare, de obicei două contactoare sau un comutator motorizat, care leagă consumatorii fie la rețea, fie la generator. Cele două căi sunt blocate între ele, electric și, la modelele bune, și mecanic, astfel încât rețeaua și generatorul să nu ajungă niciodată conectate în același timp la instalația casei.

Ciclul de lucru este mereu același. Controlerul observă că tensiunea rețelei a dispărut sau a ieșit din limitele setate. Așteaptă câteva secunde, ca să nu reacționeze la o întrerupere scurtă, apoi trimite comanda de pornire către generator. După ce motorul a pornit și tensiunea generatorului s-a stabilizat, controlerul comută consumatorii pe generator. Când rețeaua revine și rămâne stabilă un timp, ATS-ul mută consumatorii înapoi pe rețea, lasă generatorul să meargă în gol pentru răcire și apoi îl oprește.

Pentru tine, ca utilizator, rezultatul este o pauză scurtă de alimentare la căderea rețelei, cât durează pornirea generatorului, și o comutare aproape neobservată la revenire. ATS-ul nu este un UPS: nu ține aparatele pornite fără nicio întrerupere. Dacă ai echipamente care nu suportă nici câteva secunde de pauză, de exemplu un calculator sau un server, le pui în plus pe un UPS, iar ATS-ul și generatorul asigură alimentarea de durată.

Ce trebuie să aibă generatorul ca să lucreze cu un ATS

Prima condiție este pornirea electrică. Un generator care pornește doar la sfoară nu poate fi comandat de un tablou automat, oricât de bun ar fi acesta. Ai nevoie de un model cu demaror electric și acumulator, iar la multe modele și de o mufă sau de un conector de comandă prin care tabloul ATS transmite semnalele de pornire și oprire. Producătorii marchează de obicei în fișa tehnică dacă generatorul este compatibil cu automatizare și ce tablou recomandă.

A doua condiție ține de modul de comandă. Unele generatoare au doar contact de pornire, iar ATS-ul trebuie să simuleze rotirea cheii, cu șocul automat sau fără. Altele, mai ales generatoarele diesel și cele industriale, au propriul controler, care primește un simplu semnal de pornire de la ATS și se ocupă singur de preîncălzire, pornire și oprire. De aceea un tablou ATS nu se alege „la întâmplare”: se alege pentru tipul de generator pe care îl ai sau pe care îl cumperi.

Cea mai sigură variantă este perechea recomandată de producător. Mulți producători au tablouri dedicate pentru generatoarele lor, iar pe paginile produselor din categoria automatizări pentru generatoare (ATS) scrie adesea explicit modelul sau seria de generatoare pentru care au fost gândite. Dacă nu ești sigur, verifică în manualul generatorului capitolul despre comanda de la distanță sau despre automatizare.

Monofazat sau trifazat: cum alegi tabloul ATS

Primul criteriu de alegere este numărul de faze. O casă obișnuită are de regulă alimentare monofazată la 230 V, iar generatorul monofazat se combină cu un ATS monofazat, cu doi poli. Atelierele, fermele și clădirile cu motoare trifazate au alimentare trifazată la 400 V, iar acolo ai nevoie de un generator trifazat și de un ATS trifazat, cu patru poli, care comută cele trei faze și nulul.

Nu amesteca tipurile. Un ATS monofazat nu poate alimenta corect o instalație trifazată, iar un ATS trifazat pus pe un generator monofazat nu își are rostul. Unele generatoare trifazate au și prize monofazate, dar automatizarea se gândește pentru circuitul principal pe care îl comuți. Dacă ai o casă monofazată și vrei să ții pornite doar câteva circuite importante, discută cu electricianul varianta în care ATS-ul alimentează un tablou separat de consumatori prioritari.

În magazin găsești ambele variante: tablouri monofazate pentru generatoarele de casă și tablouri trifazate pentru generatoarele mari. Le recunoști ușor după descriere, unde apar tensiunea, numărul de poli și curentul nominal. Producători ca Hyundai și Stager au tablouri separate pentru generatoarele monofazate și pentru cele trifazate, iar la unele modele tabloul este gândit pentru o anumită serie de generatoare.

Curentul nominal: cum potrivești ATS-ul cu puterea generatorului

Al doilea criteriu este curentul nominal al ATS-ului, exprimat în amperi. Tabloul trebuie să suporte cel puțin curentul maxim pe care îl poate da generatorul, altfel contactoarele se încălzesc și se uzează prematur. Pentru un generator monofazat poți face un calcul orientativ simplu: împarți puterea în wați la tensiune. De exemplu, la 10 kW și 230 V ies aproximativ 43 A, deci ai nevoie de un ATS de cel puțin această valoare, iar în practică se alege treapta imediat superioară.

La generatoarele trifazate calculul ține cont de cele trei faze și de factorul de putere, așa că este mai bine să te uiți direct la curentul nominal din fișa tehnică a generatorului sau la recomandarea producătorului. Tablourile trifazate pentru generatoarele mari ajung la sute de amperi și sunt gândite pentru instalații industriale, hale sau clădiri cu consum mare.

Mai contează tensiunea de comandă a controlerului, de obicei 12 V sau 24 V curent continuu, aceeași cu a acumulatorului de pornire al generatorului. Generatoarele de casă folosesc de regulă acumulator de 12 V, iar cele diesel mari, de multe ori, de 24 V. Verifică această valoare înainte de comandă: un ATS cu altă tensiune de comandă decât generatorul nu va funcționa corect fără modificări.

Temporizările: ce înseamnă setările din tablou

Un ATS bun are mai multe temporizări, adică pauze reglabile între pașii ciclului. Prima este întârzierea de pornire: cât așteaptă controlerul după dispariția rețelei înainte să pornească generatorul. Fără ea, fiecare întrerupere de o secundă ar porni motorul degeaba. A doua este timpul de încălzire și stabilizare: generatorul pornește, dar consumatorii sunt mutați pe el abia după ce tensiunea și frecvența s-au stabilizat.

La revenirea rețelei urmează alte două temporizări. Întârzierea de revenire verifică dacă rețeaua a rămas stabilă un timp, ca să nu comute înainte și înapoi la fiecare fluctuație. Apoi vine timpul de răcire: după ce consumatorii au trecut pe rețea, generatorul mai merge puțin fără sarcină și abia apoi se oprește. Răcirea protejează motorul, mai ales la generatoarele diesel și la cele care au lucrat ore în șir.

Valorile exacte și limitele lor diferă de la un controler la altul, iar setările din fabrică sunt de obicei potrivite pentru o casă. Unele controlere permit și pornirea periodică de test, verificarea tensiunii minime și maxime acceptate sau afișarea orelor de funcționare. Toate acestea sunt descrise în manualul tabloului. În magazin găsești produse cu manualul producătorului pe pagina lor, iar asistentul de pe site îți poate răspunde la întrebări pe baza lui.

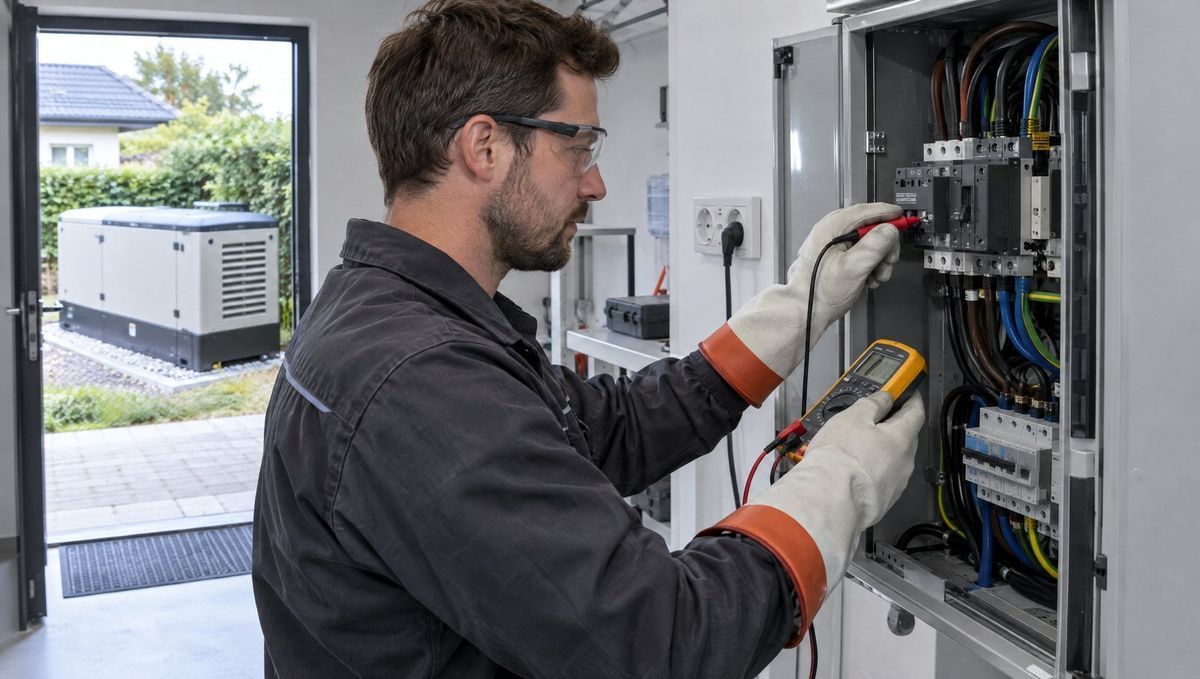

Montajul: de ce îl face un electrician autorizat

Un tablou ATS se montează între branșamentul de la rețea, generator și tabloul electric al casei. Asta înseamnă lucru sub tensiune periculoasă, cu circuite care vin din două surse diferite. De aceea montajul și punerea în funcțiune trebuie făcute de un electrician autorizat, care știe să dimensioneze cablurile, siguranțele și împământarea și să verifice instalația înainte de prima pornire.

Cel mai important motiv ține de siguranța celor care lucrează pe rețea. Dacă generatorul ar trimite curent înapoi în rețea în timpul unei pene, electricienii care repară linia ar putea fi electrocutați, chiar dacă ei au deconectat rețeaua de la capătul lor. Un ATS montat corect, cu blocarea între cele două căi, exclude această situație. O improvizație cu prize, prelungitoare și „ștechere cu două capete” nu oferă nicio protecție și este extrem de periculoasă, așa că nu se folosește niciodată.

Mai contează și locul generatorului. Generatorul lucrează mereu în aer liber sau într-un spațiu ventilat, departe de uși, ferestre și guri de aerisire, pentru că gazele de eșapament conțin monoxid de carbon. Tabloul ATS se montează la interior sau într-o carcasă potrivită pentru exterior, protejat de umezeală. Cablurile dintre generator și tablou se trag în tub de protecție, iar lungimea și secțiunea lor le stabilește electricianul.

Întreținerea sistemului generator și ATS

Un generator pus pe automatizare stă luni întregi fără să pornească, iar asta este capcana. Acumulatorul de pornire se descarcă, combustibilul din rezervor se învechește, iar uleiul și filtrele își pierd din calități. Unele tablouri ATS au încărcător pentru acumulatorul generatorului, altele nu, așa că verifică în fișa tehnică. Dacă tabloul nu încarcă acumulatorul, ai nevoie de un redresor de întreținere sau de verificări regulate.

Fă periodic o probă reală, orientativ o dată pe lună: oprește alimentarea de la rețea din siguranța principală, în prezența unei persoane care știe instalația, și urmărește dacă generatorul pornește, preia consumatorii și revine corect când repui rețeaua. Proba scoate la iveală din timp un acumulator slab, un releu blocat sau o setare greșită. Unele controlere pot face singure porniri de test la intervale programate.

Pentru motor respectă intervalele de schimb al uleiului, al filtrelor și al bujiilor din manualul generatorului, socotite în ore de funcționare și, separat, în timp. Ține rezervorul cu combustibil proaspăt și verifică din când în când strângerea bornelor din tablou și starea cablurilor. Un sistem întreținut pornește la prima pană de curent; unul uitat te poate lăsa pe întuneric exact când ai mai mare nevoie.

Concluzii și sfaturi finale

Automatizarea ATS transformă generatorul dintr-o soluție de urgență pe care o pornești manual într-o sursă de rezervă care lucrează singură. Ca să alegi corect, pornește de la generator: are pornire electrică și posibilitate de comandă la distanță? Apoi alege tabloul după numărul de faze, după curentul nominal și după tensiunea de comandă, de preferință cel recomandat de producătorul generatorului.

Dacă încă nu ai generator, uită-te direct la modelele cu pornire electrică din generatoarele de uz general și din generatoarele insonorizate, potrivite pentru casă, iar pentru consum mare la generatoarele industriale. Tablourile le găsești în categoria automatizări pentru generatoare, cu modele de la Hyundai, Stager, AGT sau Greenfield. Întreaga gamă este în secțiunea Generatoare și energie.

Lasă montajul pe mâna unui electrician autorizat și fă probe periodice, ca sistemul să fie pregătit oricând. Dacă vrei ajutor la alegerea perechii generator și ATS potrivite pentru casa sau afacerea ta, sună-ne la 0771 389 846 sau întreabă asistentul de pe site, care răspunde pe baza fișelor și a manualelor producătorilor.
