Description

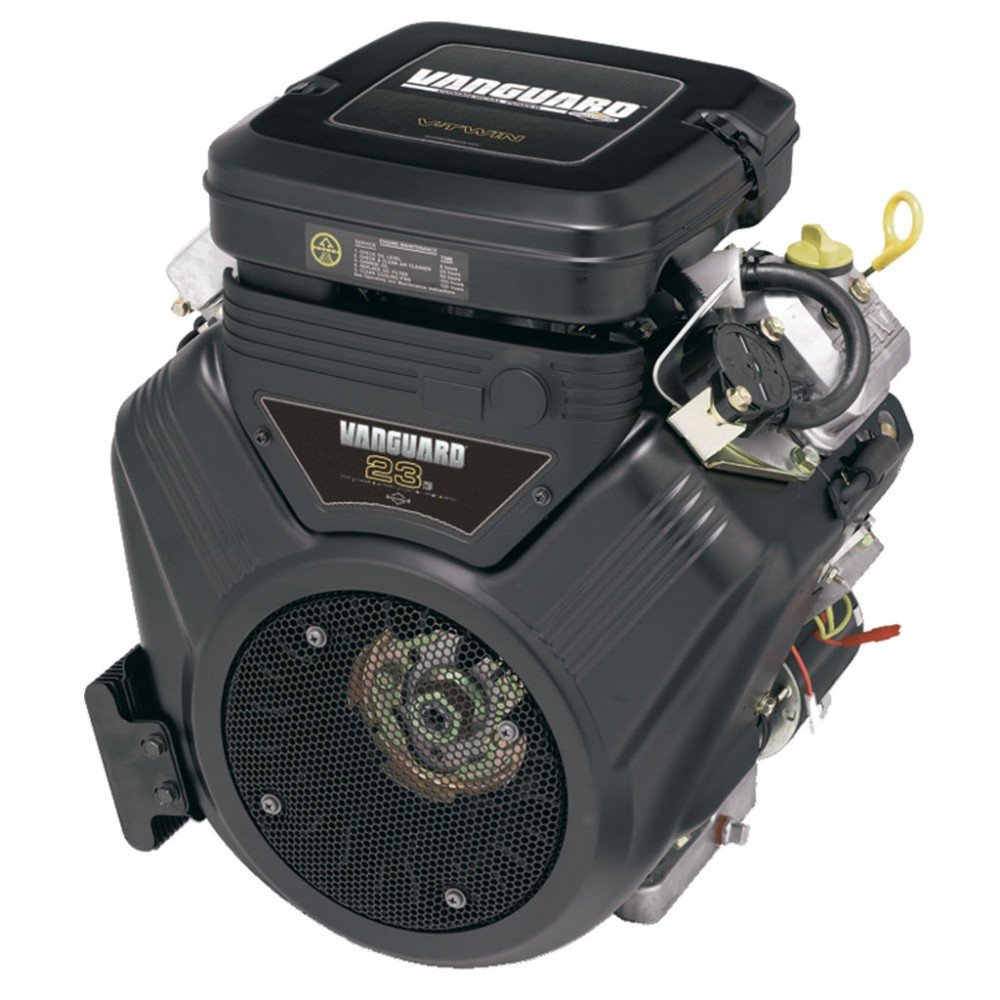

Motor Briggs & Stratton Vanguard 23 CP este un motor pe benzină în 4 timpi, cu doi cilindri dispuși în V, destinat echipării utilajelor și mașinilor de lucru. Se adresează celor care au nevoie de o unitate de antrenare compactă pentru utilizare intensă.
Este un motor V-Twin 627 cc, cu alezaj de 75,5 mm și cursă de 70 mm, iar raportul de compresie de 8,4:1 arată o construcție echilibrată pentru funcționarea pe benzină. Baia de ulei are 1,7 l, iar gabaritul de 318 x 407 x 449 mm îi permite montarea pe utilaje cu spațiu limitat.
Avantaje și caracteristici
- Motor bicilindric în V, în 4 timpi, cu distribuție OHV
- Capacitate cilindrică de 627 cc pentru antrenarea utilajelor de lucru
- Răcire cu aer, fără circuit suplimentar de lichid
- Alezaj de 75,5 mm și cursă de 70 mm
- Raport de compresie 8,4:1
- Capacitate de ulei de 1,7 l
- Dimensiuni compacte: 318 mm lungime, 407 mm lățime, 449 mm înălțime
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Briggs & Stratton |
| Cod produs | Motor Vanguard 23 CP |
| Lungime | 31,8 cm |
| Rata compresiei – 8.4 | 1 |
| Tipul motorului | V-Twin, 4 timpi, răcit cu aer, OHV ( |
| Capacitate (cc) | 627 |
| Alezaj (mm) | 75,5 |
| Cursă (mm) | 70,0 |
| Capacitate ulei (l) | 1,7 |
| Lățime (mm) | 407 |
| Înălțime (mm) | 449 |
