Descriere

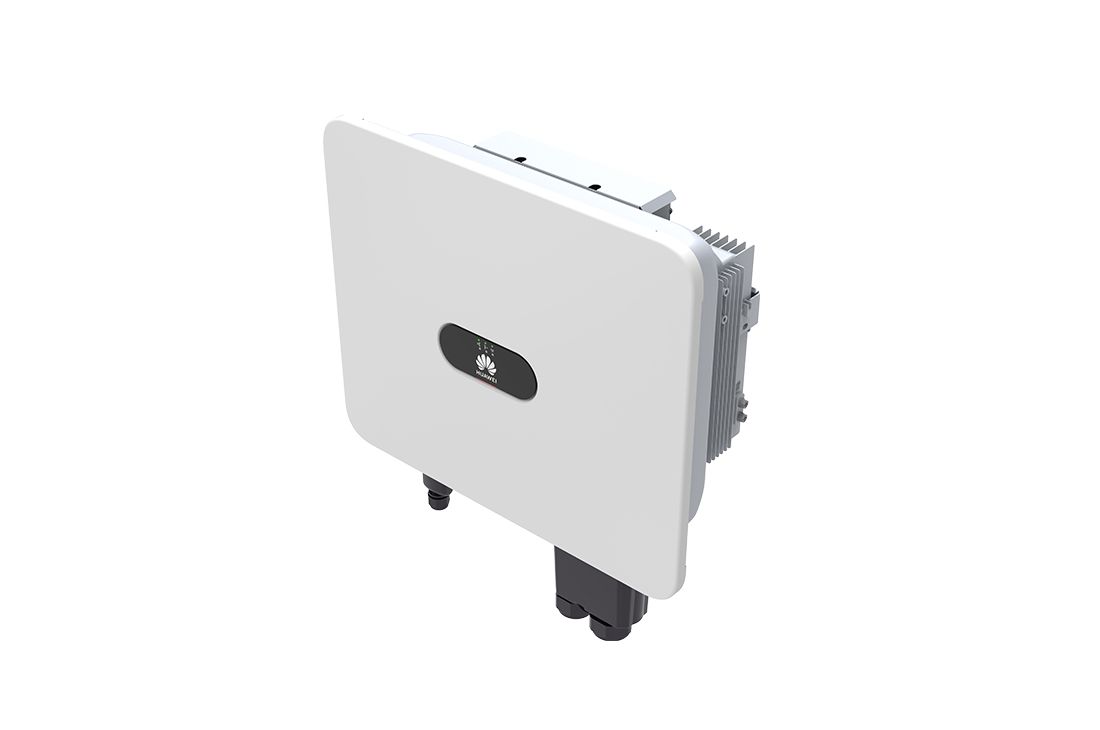

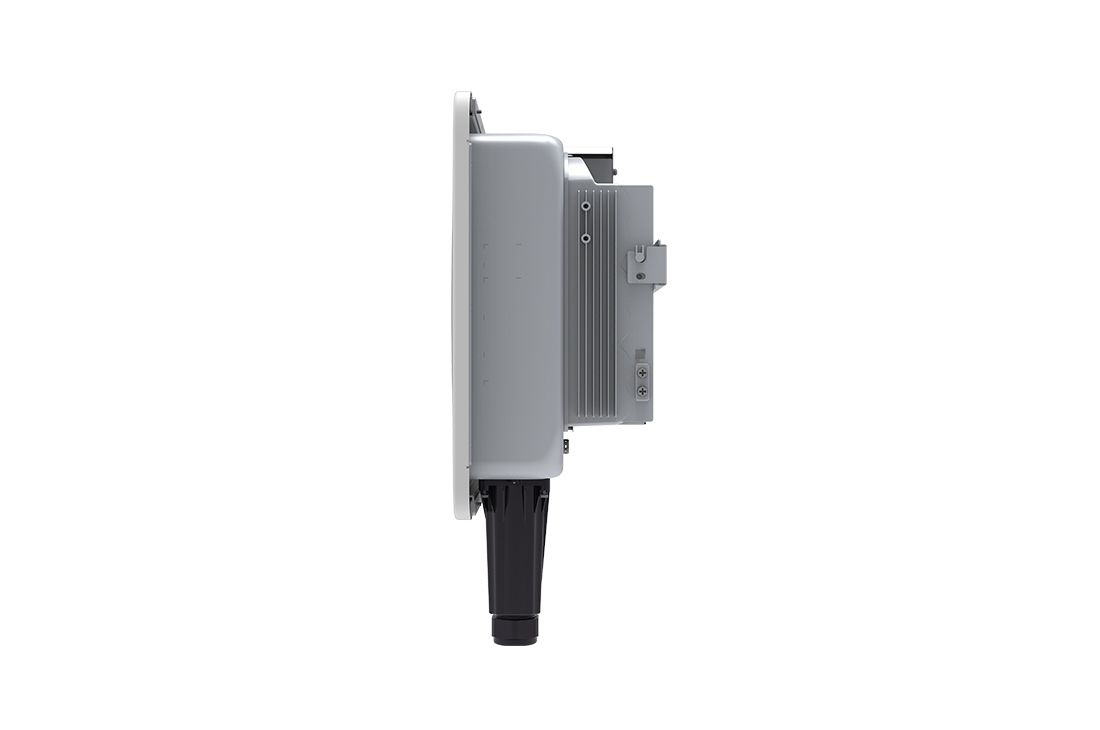

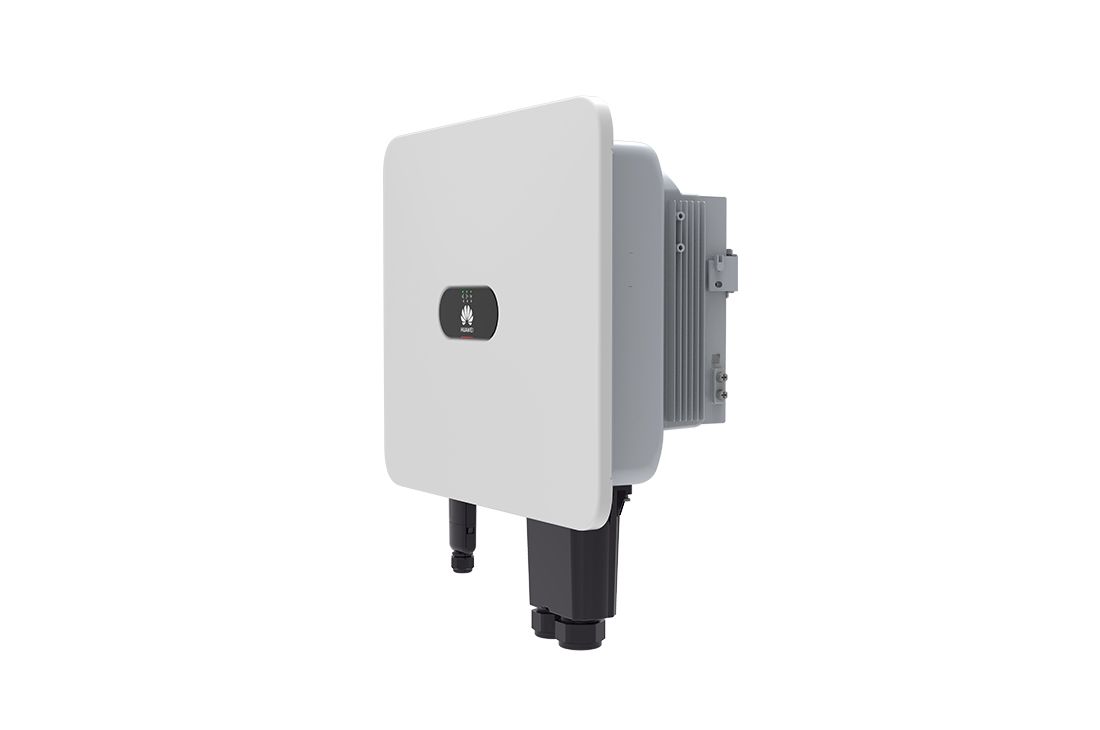

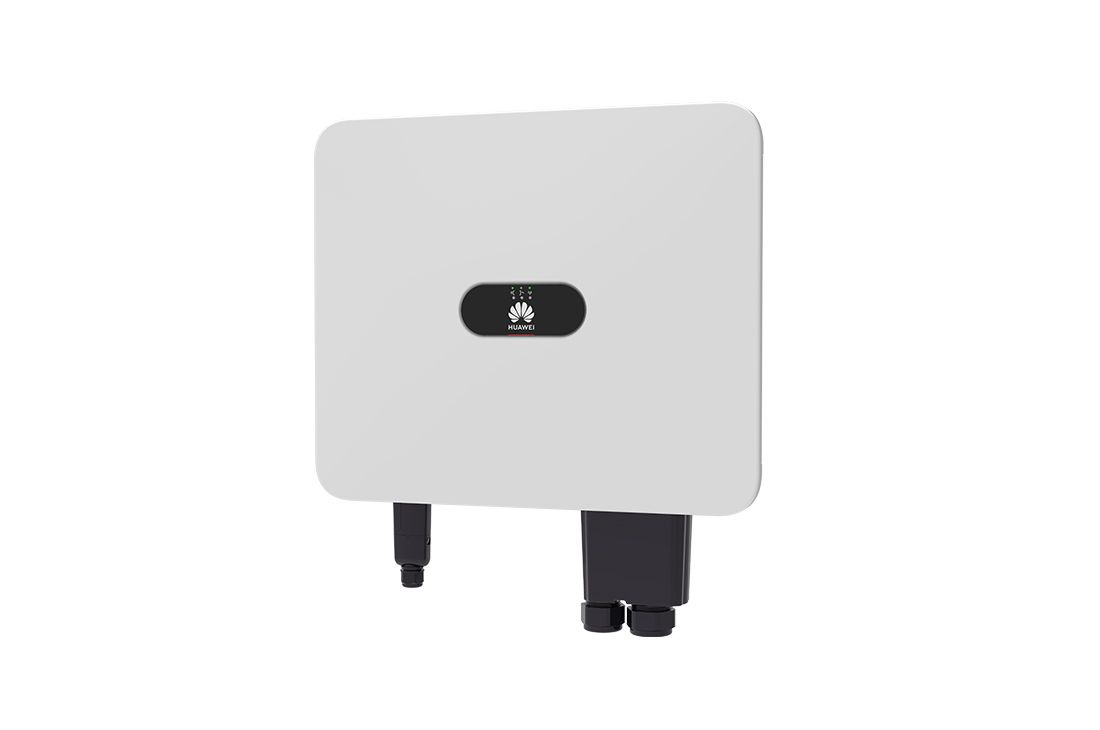

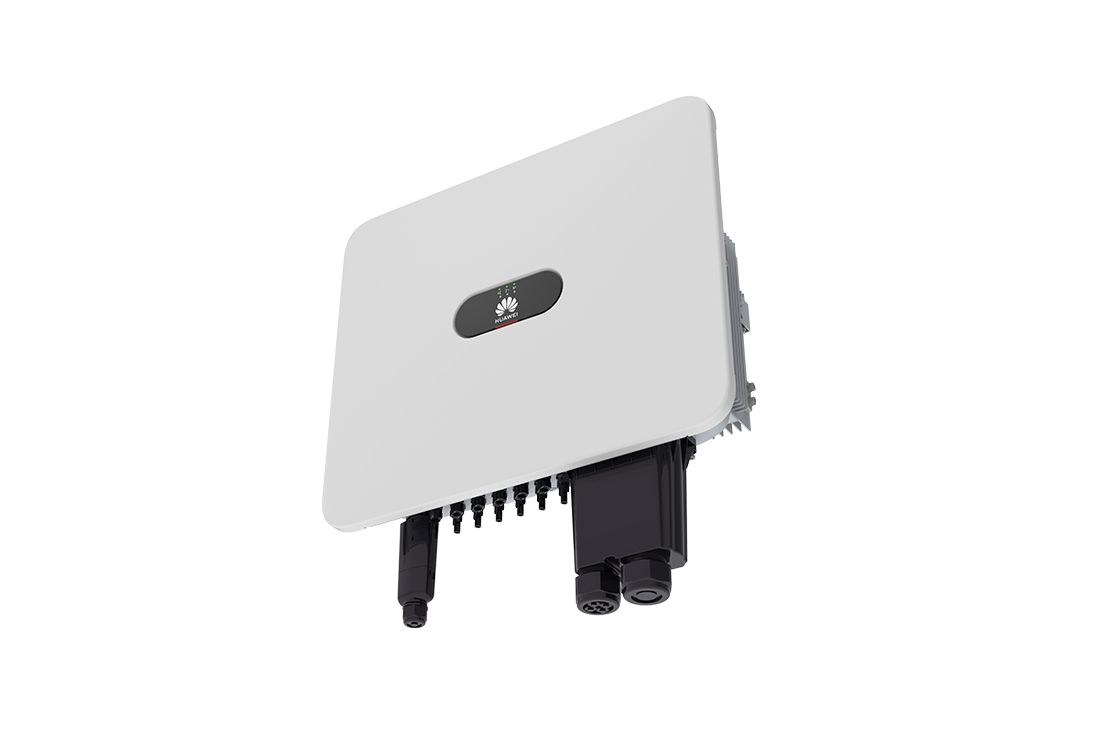

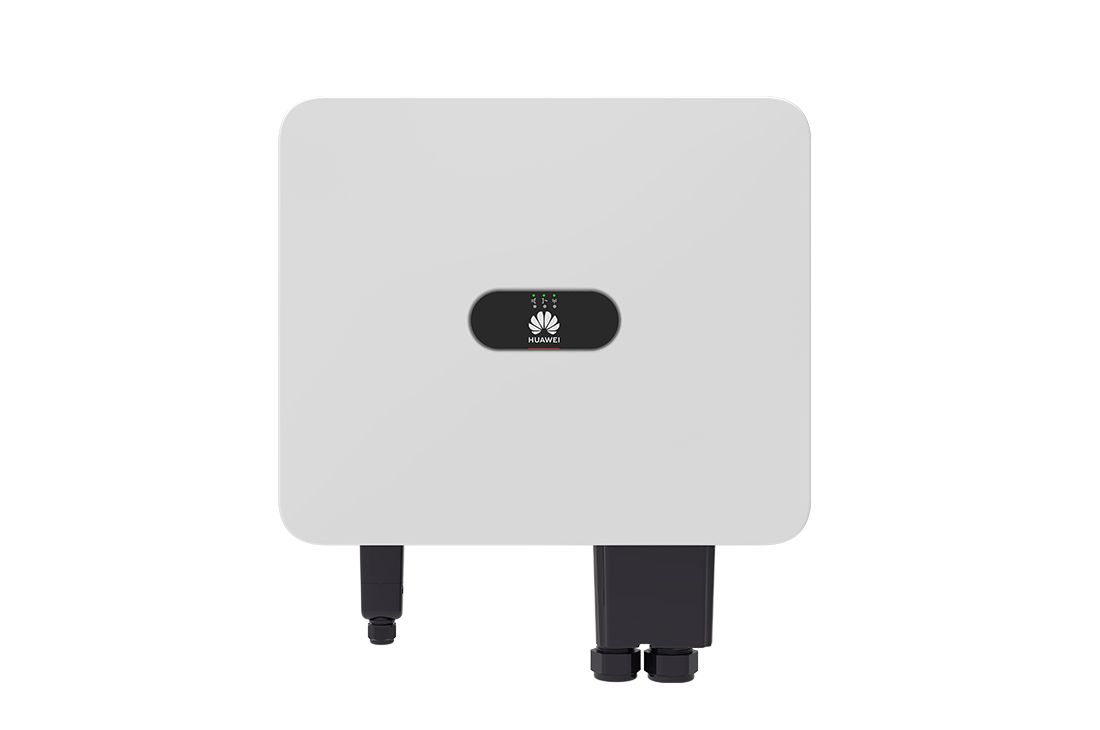

Invertor Huawei SUN2000-20KTL-M5 este un invertor fotovoltaic trifazat destinat sistemelor solare racordate la rețea, pentru locuințe mari, spații comerciale și hale. Se montează în instalații de până la 30.000 Wp și convertește energia panourilor în curent alternativ trifazat, cu protecție activă la arc electric (AFCI).
Cu 20.000 W putere nominală de ieșire și 22.000 VA putere aparentă maximă, acest invertor on grid 20 kW atinge un randament maxim de 98,4 % și un randament european de 98,1 %. Cele 2 trackere MPPT și cele 4 intrări permit configurarea separată a stringurilor, iar domeniul MPPT de 200 V – 1000 V asigură producție și la iradiere scăzută, dimineața sau pe vreme înnorată.
Avantaje și caracteristici
- Putere nominală de ieșire de 20.000 W și putere aparentă maximă de 22.000 VA, la conectare trifazată
- Randament maxim de 98,4 % și randament european de 98,1 %
- 2 trackere MPPT și maximum 4 intrări pentru string-uri, cu tensiune de intrare de până la 1100 V
- Protecție activă la arc electric AFCI, anti-insularizare, supracurent AC și polaritate inversă DC
- Detectarea defectelor pe stringuri și monitorizarea curentului rezidual
- Recuperare PID integrată și control prin semnal de rețea (ripple control)
- Compatibil cu optimizatoare Huawei SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P și MERC-1300W-P, pentru randament la nivel de modul
- Grad de protecție IP66, răcire inteligentă cu aer și funcționare între -25 și +60 °C, la doar 21 kg
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Huawei |
| Putere PV maximă recomandată | 30.000 Wp |
| Tensiune maximă de intrare | 1100 V |
| Domeniu tensiune MPPT la sarcină maximă | 480 V … 800 V |
| Domeniu tensiune MPPT | 200 V … 1000 V |
| Tensiune de pornire | 200 V |
| Tensiune nominală de intrare | 600 V |
| Curent maxim de scurtcircuit | 40 A |
| Putere nominală de ieșire | 20.000 W |
| Putere aparentă maximă | 22.000 VA |
| Tensiune nominală de ieșire | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239,6 Vac / 415Vac, 3 W + N + PE |
| Curent maxim de ieșire | 33,6 A / 380 Vac 31,9 A / 400 Vac 30,8 A / 415 Vac |
| Randament maxim | 98,4 % |
| Randament european | 98,1 % |
| Număr de trackere MPPT | 2 |
| Număr maxim de intrări | 4 |
| Conectare la rețea | Trifazat |
| Frecvența nominală a rețelei | 50 Hz / 60 Hz |
| Factor de putere reglabil | 0,8 capacitiv … 0,8 inductiv |
| Distorsiune armonică totală maximă | ≤ 3 % |
| Categorie de supratensiune | PV Ⅱ / AC Ⅲ |
| Separator pe intrare | Da |
| Protecție anti-insularizare | Da |
| Protecție la supracurent AC | Da |
| Protecție la polaritate inversă DC | Da |
| Detectarea defectelor pe stringuri | Da |
| Monitorizarea curentului rezidual | Da |
| Protecție la arc electric (AFCI) | Da |
| Control prin semnal de rețea (ripple control) | Da |
| Recuperare PID integrată | Da |
| Umiditate relativă | 0 % RH … 100 % RH |
| Altitudine maximă de funcționare | 0 … 4.000 m (putere redusă peste 2.000 m) |
| Răcire | Răcire inteligentă cu aer |
| Optimizatoare compatibile | SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P, MERC-1300W-P |
| Standarde de conectare la rețea | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 |
| Temperatură de funcționare | 25 … + 60 °C |
| Grad de protecție | IP66 |
| Cod produs | SUN2000-20KTL-M5 |
| Certificări | EN/IEC 62109-1, EN/IEC 62109-2 |
| Dimensiuni (l x h x a, cu placă de montaj) | 546 x 460 x 228 mm |
| Greutate | 21 kg |
| Greutate (cu placă de montaj) | 21 kg |
