Descriere

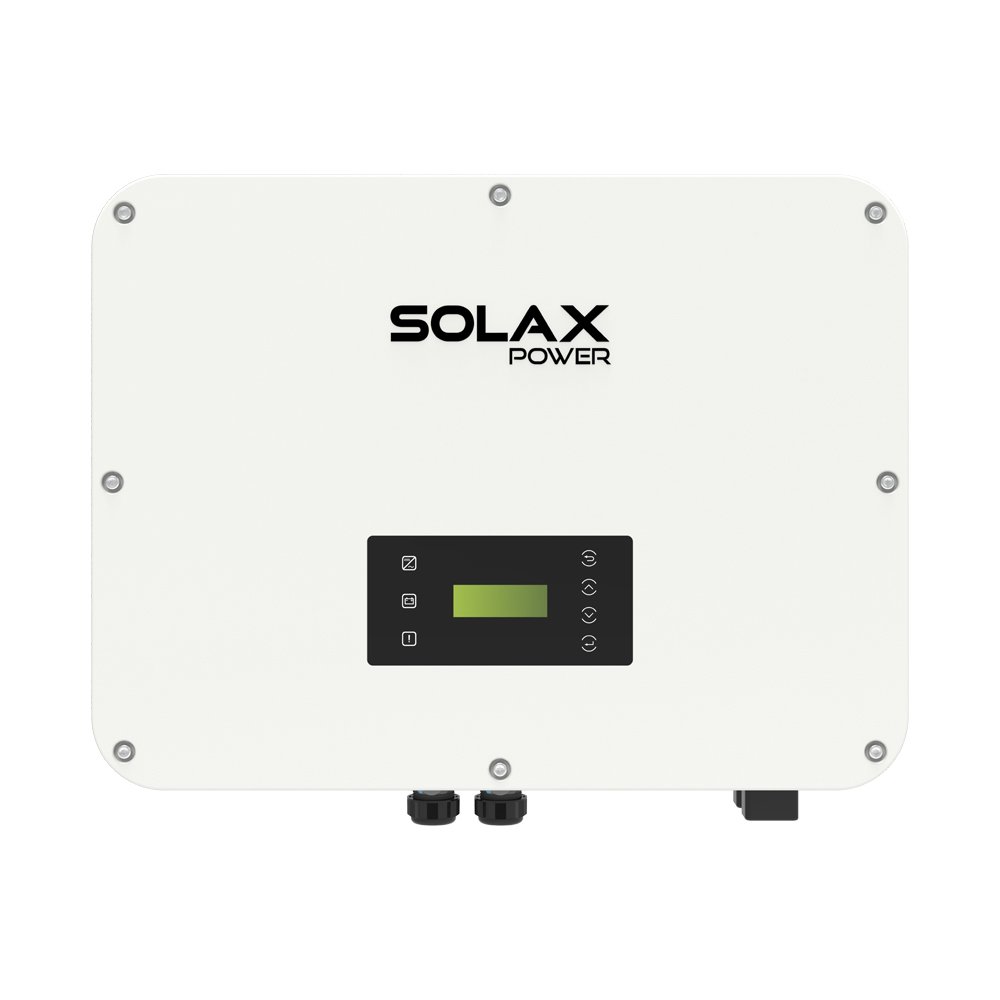

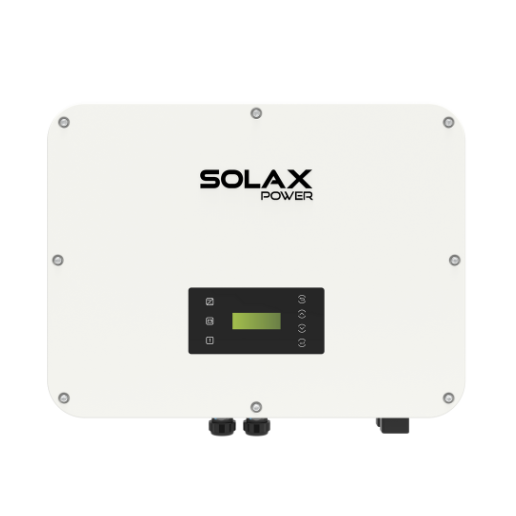

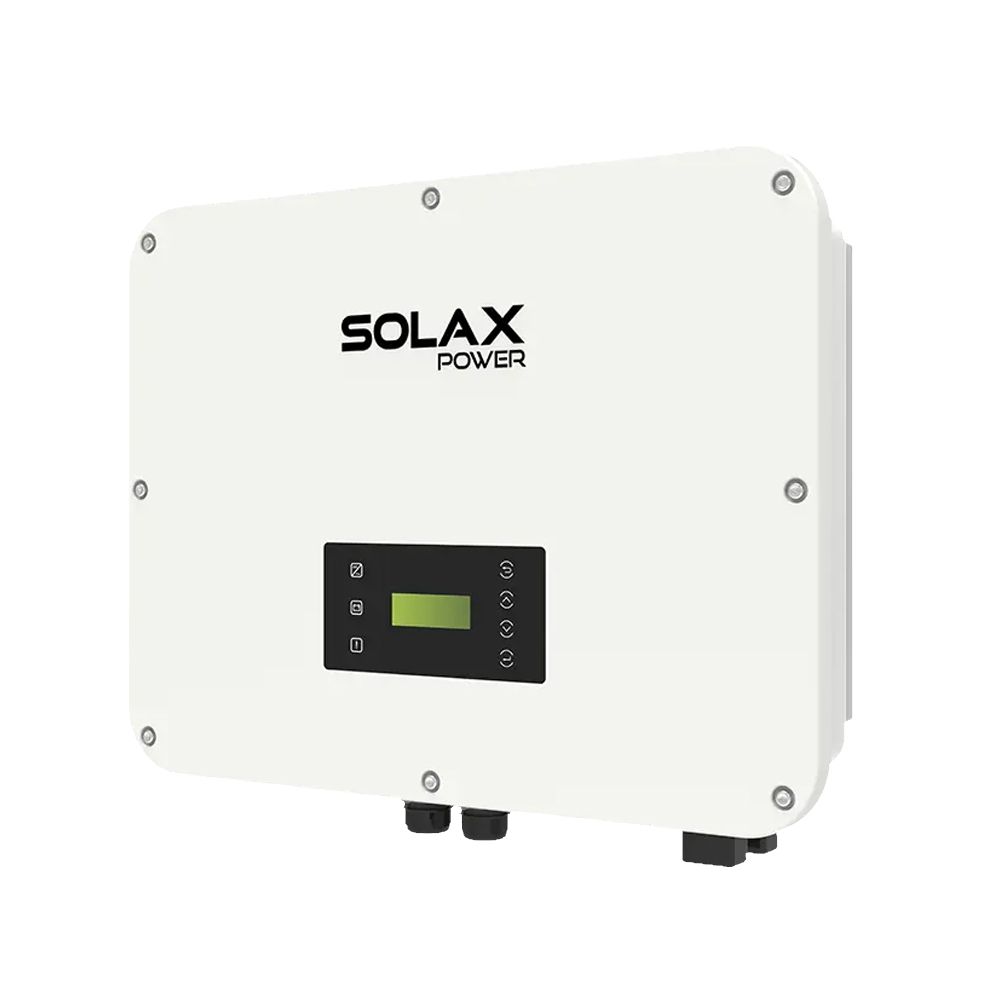

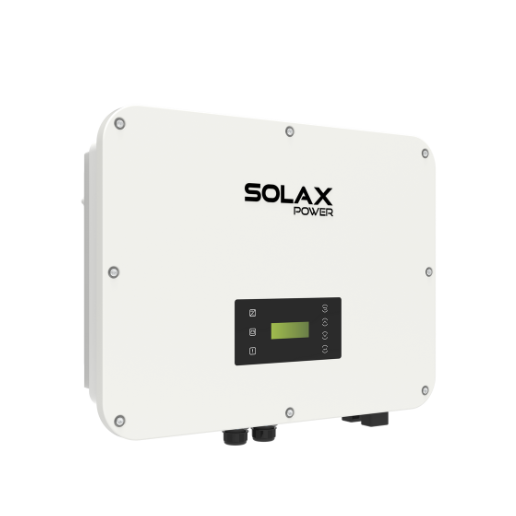

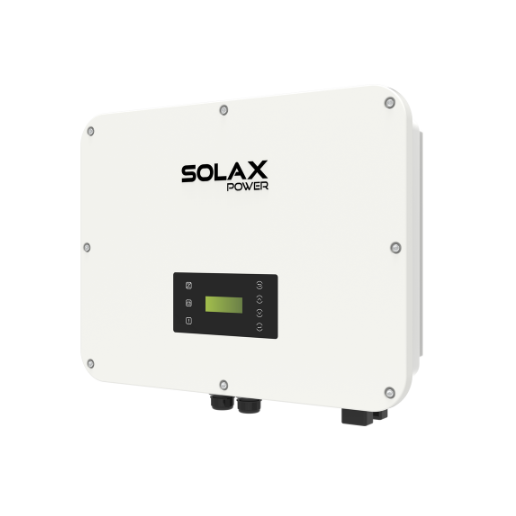

Invertor hibrid Solax X3H-ULT-25K este un invertor trifazat cu 3 MPPT, destinat instalațiilor fotovoltaice rezidențiale mari și aplicațiilor comerciale care au nevoie și de stocare în baterii. Este un invertor hibrid cu baterie litiu, cu grad de protecție IP66, care poate fi montat și în exterior și conectat în paralel până la 10 unități, on-grid sau off-grid.
Acceptă până la 50000 Wp de panouri, cu 36 A de curent maxim pe fiecare tracker și tensiune de pornire de doar 200 d.c. V, iar domeniul de lucru de 120 – 950 d.c. V acoperă stringuri lungi. Randamentul maxim ajunge la 98 %, cel european la 97,7 %, curentul de încărcare și descărcare a bateriei atinge 60 d.c. A, iar comutarea pe alimentarea de rezervă se face în sub 10 ms.
Avantaje și caracteristici
- Trei trackere MPPT cu câte două stringuri fiecare și 36 A per intrare, pentru panouri de putere mare
- Supradimensionare PV de până la 200 % și putere de ieșire AC de până la 110 %
- Putere aparentă EPS de 25000 VA, cu suprasarcină de 200 % timp de 10 secunde
- Comutare pe regim de rezervă în sub 10 ms și răspuns al consumatorilor în 0,3 s
- Încărcare și descărcare a bateriei litiu cu până la 60 d.c. A, pe domeniul 120 – 800 d.c. V
- Carcasă IP66 și funcționare între -35 și 60 °C, cu răcire inteligentă cu aer
- Conectare în paralel a până la 10 unități, cu funcții de microrețea și generator
- Descărcătoare de supratensiune tip II pe partea AC și DC, protecție AFCI opțională și urmărirea umbririi
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Solax |
| Putere PV maximă recomandată | 50000 Wp |
| Tensiune maximă de intrare PV | 1000 d.c. V |
| Tensiune nominală de intrare PV | 600 d.c. V |
| Domeniu tensiune de funcționare | 120 – 950 d.c. V |
| Tensiune de pornire | 200 d.c. V |
| Curent maxim de intrare per MPPT | 36 / 36 / 36 d.c. A |
| Curent maxim de scurtcircuit per MPPT | 45 / 45 / 45 d.c. A |
| Curent maxim de intrare AC | 50,0 a.c. A |
| Domeniu de frecvență AC | 50 ± 5 Hz / 60 ± 5 Hz |
| Domeniu tensiune baterie | 120- 800 d.c. V |
| Curent maxim de încărcare / descărcare | 60 d.c. A ( 30 × 2 ) |
| Putere aparentă nominală EPS | 25000 VA |
| Tensiune / frecvență ieșire EPS | 230 / 400 a.c. V, 50 / 60 Hz |
| Putere nominală AC | 25000 VA (24900 VA la VDE 4105) |
| Putere aparentă maximă AC (sub +40 °C) | 27500 VA (24900 VA la VDE 4105) |
| Curent nominal AC (la 230 V) | 36,3 A |
| Curent maxim AC (la 230 V) | 39,9 A (36,3 A la VDE 4105) |
| Tensiune nominală de rețea | 3P4W, 400/230 V, 380/220 V |
| Curent de pornire (inrush) | 65 A |
| Curent maxim de intrare per string | 18 A (două stringuri pe un MPPT); 20 A (un singur string pe un MPPT) |
| Trackere MPPT / stringuri per tracker | 3 ( 2 / 2 / 2 ) |
| Frecvența nominală a rețelei | 50 / 60 Hz |
| Factor de putere reglabil | 1 ( – 0,8 … 0,8) |
| Tip baterie | Litiu |
| Timp de comutare | < 10 ms |
| Randament maxim | 98,0 % |
| Randament european | 97,7 % |
| Altitudine maximă de funcționare | 3000 m |
| Umiditate relativă | 0 … 100 % RH (cu condens) |
| Răcire | Răcire inteligentă cu aer |
| Interfețe de comunicație | RS485, CAN, DRM, DI/DO |
| Consum pe timp de noapte | < 5 W |
| Topologie | Fără izolare galvanică |
| Grad de protecție | IP66 |
| Temperatură de funcționare | 35 … 60°C (putere redusă peste 45°C) |
| Cod produs | X3H-ULT-25K |
| Certificări | VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR |
| Dimensiuni (l x h x a) | 696 × 526 × 240 mm |
| Greutate | 48,5 kg |
