Description

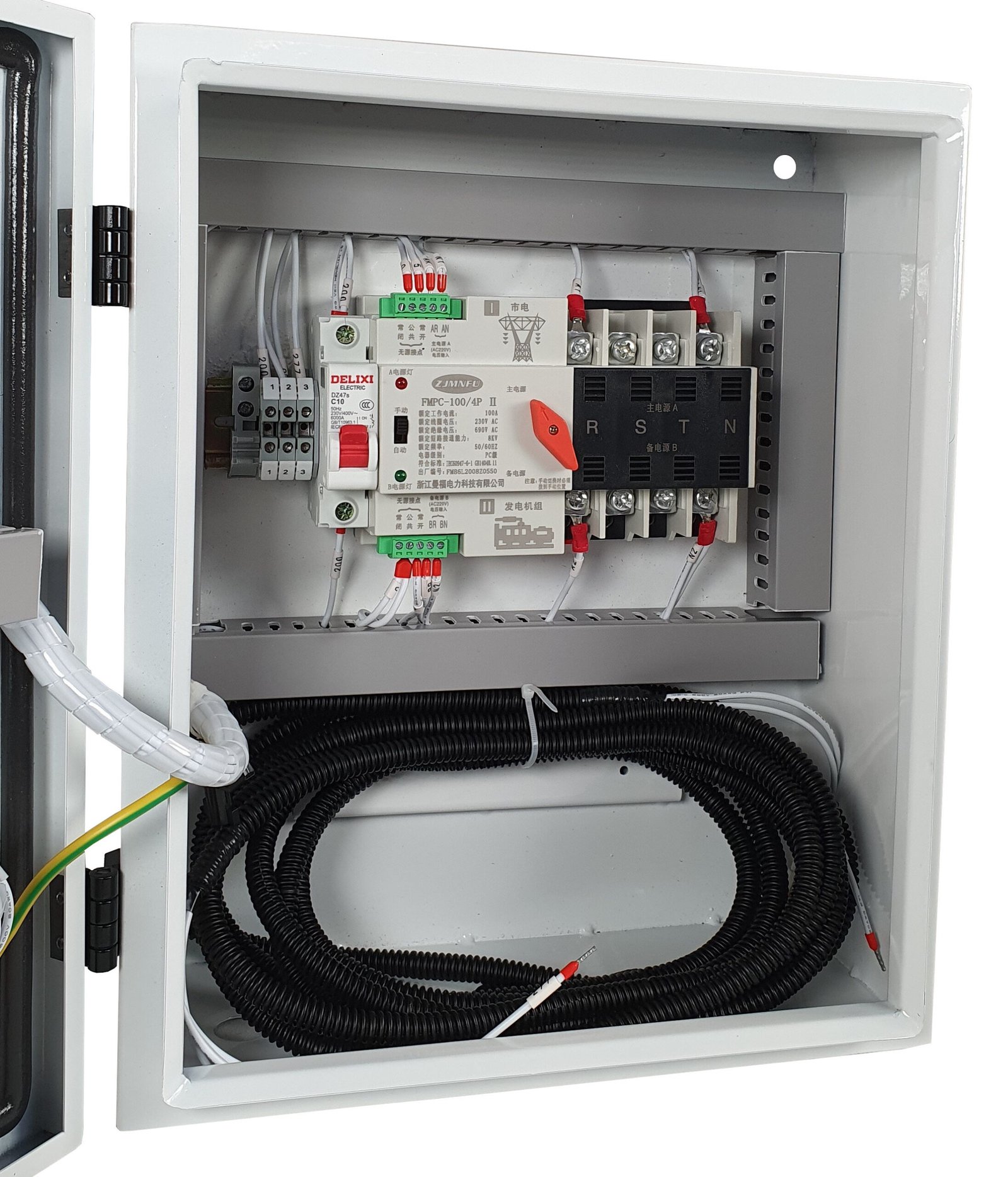

Automatizare Stager YA40063F12TA este un panou de transfer automat trifazat, de 63 A, care pornește generatorul la căderea rețelei și mută consumatorii pe generator. Se folosește cu generatoarele Stager care au cablu de comandă cu 3 conductori, pentru încărcarea acumulatorului de 12 V și comanda de pornire și oprire.

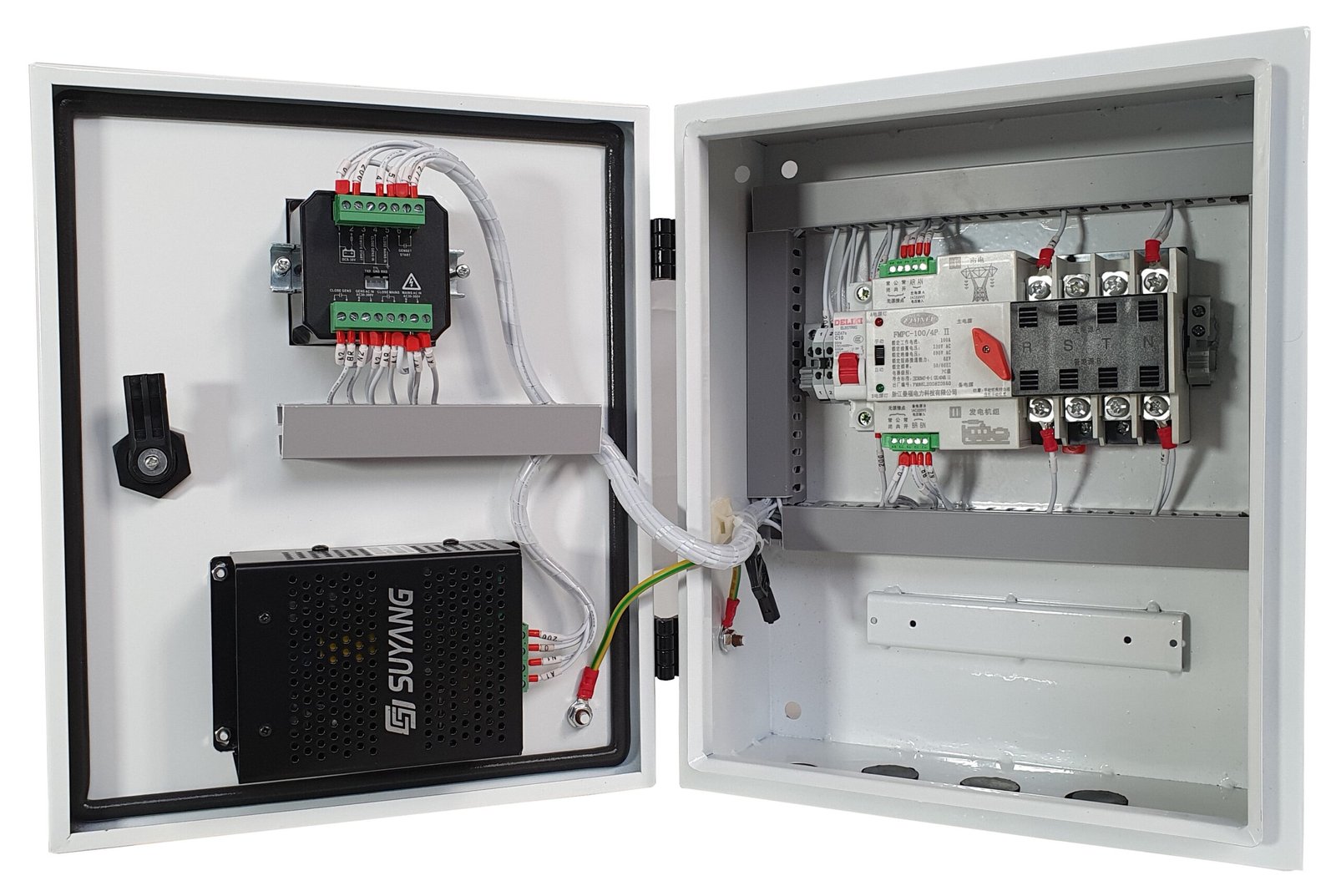

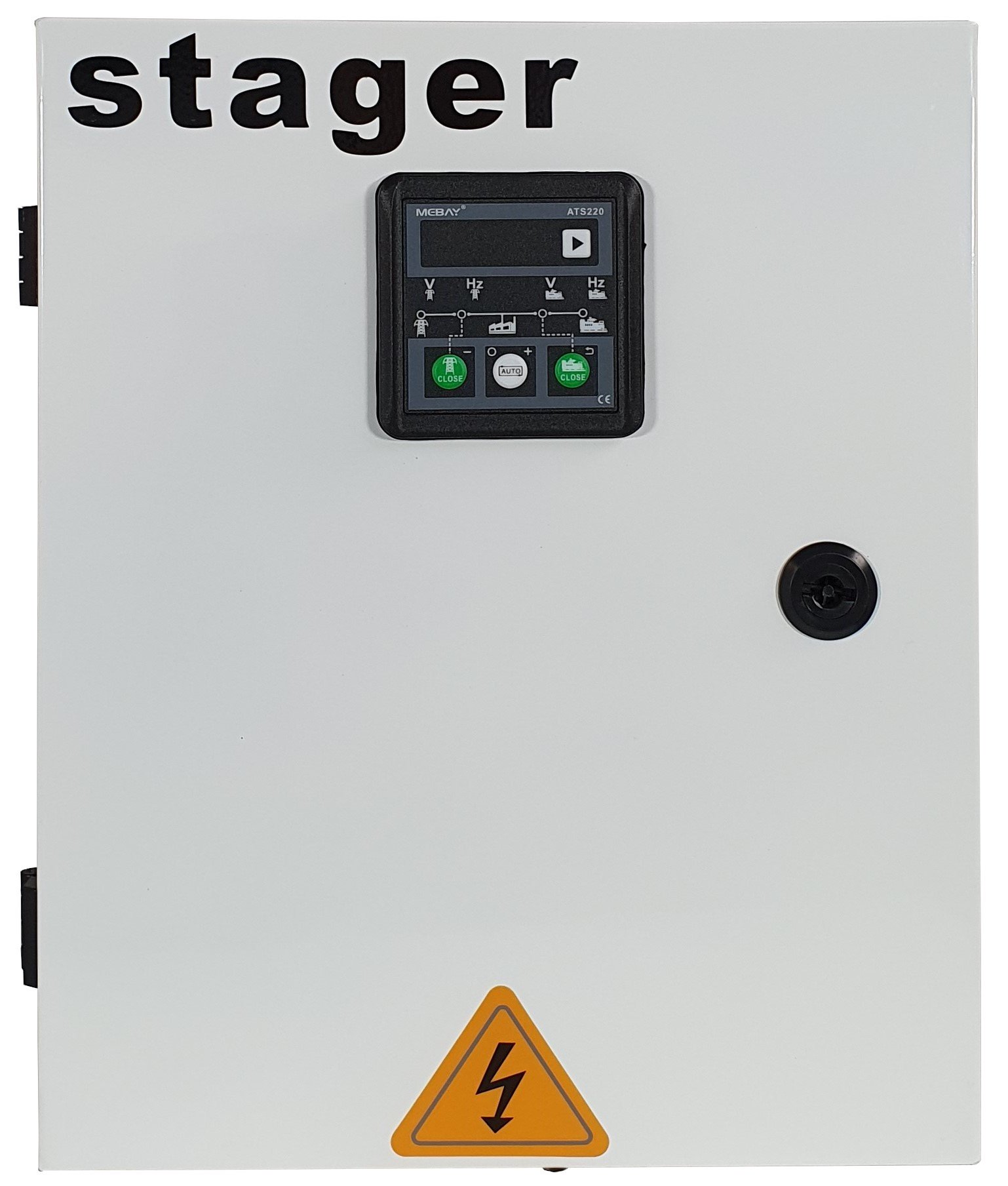

Controlerul MEBAY ATS220 afișează starea rețelei și a generatorului și comandă comutarea între ele. Contactorul are un curent nominal de 100 A, iar încărcătorul integrat menține acumulatorul generatorului cu 5 A. Este compatibilă cu modele Stager ca YDE12E, YDE12T3 sau YDE15000T.
Avantaje și caracteristici
- Curent nominal de 63 A, la 400 V, 4 poli
- Panou de control MEBAY ATS220 cu funcție AMF
- Afișaj LED și parametri reglabili din butoane
- 7 relee de ieșire, cu un curent maxim de 5 A (250 Vca)
- 1 intrare programabilă
- Conexiuni pe borne de tip european
- Funcție de rețea simulată
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Stager |
| Greutate | 9 kg |
| Cod produs | 115800YA40063F12TA |
| Tensiune nominală | 400 V |
| Frecvență | 50 Hz |
| Curent nominal | 63 A |
| Număr poli | 4 |
| Grad de protecție | IP23 |
| Tensiune | 11 ~ 14 Vcc |
| Curent nominal al contactorului | 100 A |
| – Tensiune de intrare (încărcător) | 165 ~ 265 Vca |
| – Tensiune de ieșire (încărcător) | 13 Vcc (±2%) |
| – Curent de încărcare (încărcător) | 5 A |
| Încărcare acumulator (încărcător) | 12 ~ 14 Vcc |
| Lungimea cablului de conectare (încărcător) | 5 m |
| Temperatură de lucru (încărcător) | (-15 ~ 60)ºC |
| Condiții de depozitare (încărcător) | (-25 ~ 80)ºC |
| Diametru cablu (încărcător) | 3buc x 1,0mm² |
| Panou de control (încărcător) | MEBAY ATS220 |
| Funcție AMF (încărcător) | da |
| Dimensiuni (încărcător) | 340 x 305 x 150 mm |
| Tensiune de alimentare | 8 ~ 36 Vcc |
| Tensiune de intrare c.a. rețea (consum energie) | 30Vca – 30Vca (ph-N) |
| Tensiune de intrare c.a. generator (consum energie) | 30Vca – 30Vca (ph-N) |
| Ieșire de închidere generator (consum energie) | 5A (250Vca) Ieșire fără tensiune |
| Ieșire de închidere rețea (consum energie) | 5A (250Vca) Ieșire fără tensiune |
| Releu de pornire generator (consum energie) | 5A (250Vca) Ieșire fără tensiune |
| Intrare valoare comutare (consum energie) | disponibil, daca este conectat la baterie |
| Temperatură de funcționare (consum energie) | (-30 ~ +70)ºC |
| Temperatură depozitare (consum energie) | (-40 ~ +85)ºC |
| Grad de protecție (consum energie) | IP54 |
| Greutate (încărcător) | 6 kg |
