Descriere

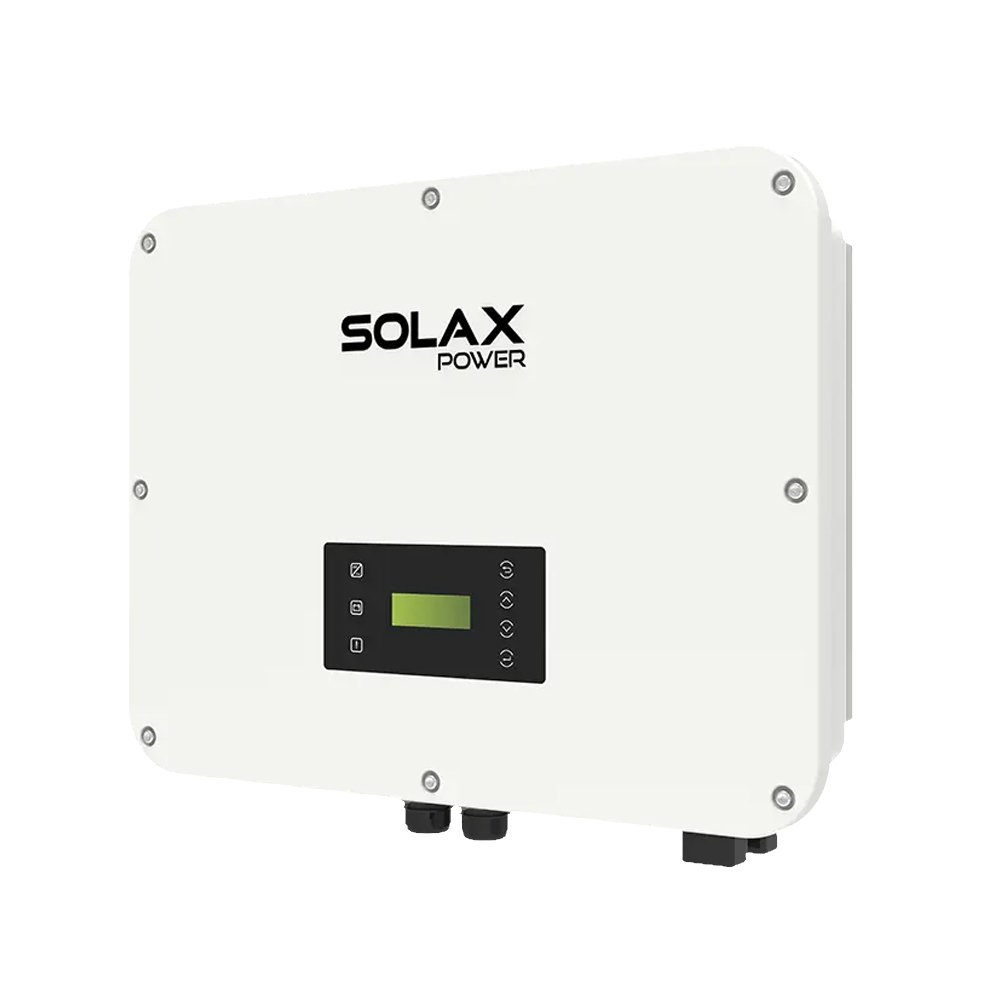

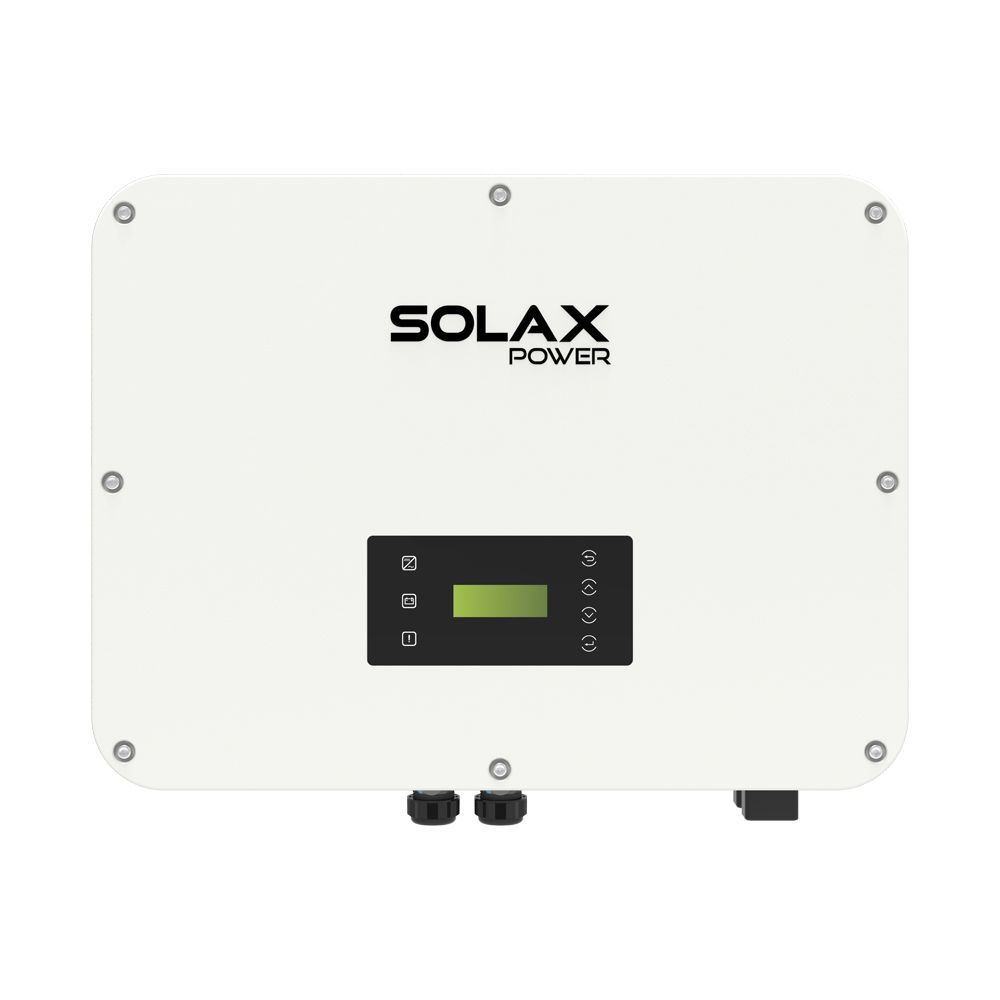

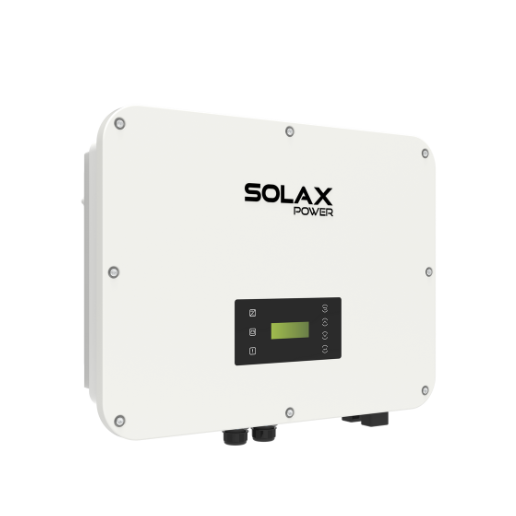

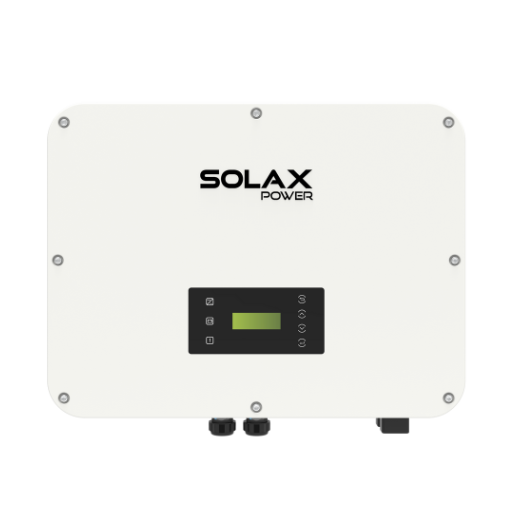

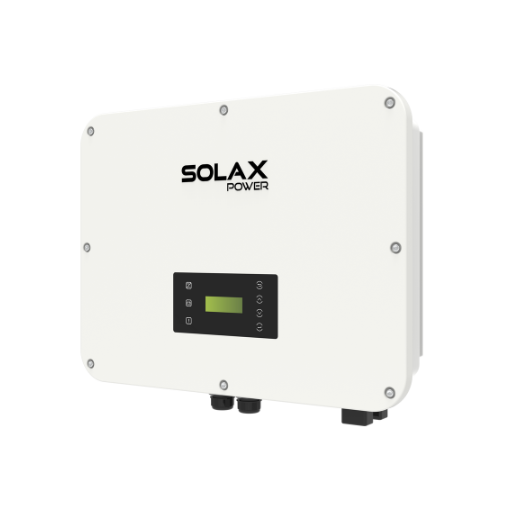

Invertor hibrid Solax X3H-ULT-30K este un invertor trifazat cu 3 MPPT destinat instalațiilor fotovoltaice rezidențiale mari și aplicațiilor comerciale care funcționează atât racordate la rețea, cât și în regim insular. Acceptă baterii cu litiu în domeniul 120 – 800 V c.c. și poate fi conectat în paralel în configurații de până la 10 unități, on-grid și off-grid.
Cele trei trackere, cu câte două stringuri fiecare, preiau până la 36 A pe fiecare MPPT și permit supradimensionarea câmpului fotovoltaic până la 60000 Wp, iar tensiunea de pornire de 200 V c.c. ajută la producție de la primele ore ale dimineții. Randamentul maxim de 98 % și cel european de 97,7 % se combină cu o putere aparentă EPS de 30000 VA și un timp de comutare sub 10 ms, astfel încât consumatorii esențiali rămân alimentați la trecerea pe backup.
Avantaje și caracteristici
- Putere PV recomandată de până la 60000 Wp, cu supradimensionare a câmpului solar
- 3 trackere MPPT cu câte 2 stringuri și curent de intrare de 36 A per MPPT
- Curent maxim de încărcare și descărcare a bateriei de 60 A (30 A × 2)
- Ieșire de rezervă EPS de 30000 VA la 230 / 400 V c.a. și comutare sub 10 ms
- Conectare în paralel a până la 10 unități, cu funcții de microrețea și generator
- Invertor hibrid cu grad de protecție IP66 și funcționare între -35 și 60 °C
- Randament maxim 98 % și randament european 97,7 %, cu consum nocturn sub 5 W
- Comunicație RS485, CAN, DRM și DI/DO, cu gestionarea consumatorilor inteligenți
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Solax |
| Putere PV maximă recomandată | 60000 Wp |
| Tensiune maximă de intrare PV | 1000 d.c. V |
| Tensiune nominală de intrare PV | 600 d.c. V |
| Domeniu tensiune de funcționare | 120 – 950 d.c. V |
| Tensiune de pornire | 200 d.c. V |
| Curent maxim de intrare per MPPT | 36 / 36 / 36 d.c. A |
| Curent maxim de scurtcircuit per MPPT | 45 / 45 / 45 d.c. A |
| Curent maxim de intrare AC | 50,0 a.c. A |
| Domeniu de frecvență AC | 50 ± 5 Hz / 60 ± 5 Hz |
| Domeniu tensiune baterie | 120- 800 d.c. V |
| Curent maxim de încărcare / descărcare | 60 d.c. A ( 30 × 2 ) |
| Putere aparentă nominală EPS | 30000 VA |
| Tensiune / frecvență ieșire EPS | 230 / 400 a.c. V, 50 / 60 Hz |
| Putere nominală AC | 30000 VA (29999 VA la AS4777, 29900 VA la VDE 4105) |
| Putere aparentă maximă AC (sub +40 °C) | 30000 VA (29999 VA la AS4777, 29900 VA la VDE 4105) |
| Curent nominal AC (la 230 V) | 43,5 A |
| Curent maxim AC (la 230 V) | 43,5 A |
| Tensiune nominală de rețea | 3P4W, 400/230 V, 380/220 V |
| Curent de pornire (inrush) | 65 A |
| Curent maxim de intrare per string | 18 A (două stringuri pe un MPPT); 20 A (un singur string pe un MPPT) |
| Trackere MPPT / stringuri per tracker | 3 ( 2 / 2 / 2 ) |
| Frecvența nominală a rețelei | 50 / 60 Hz |
| Factor de putere reglabil | 1 ( – 0,8 … 0,8) |
| Tip baterie | Litiu |
| Timp de comutare | < 10 ms |
| Randament maxim | 98,0 % |
| Randament european | 97,7 % |
| Altitudine maximă de funcționare | 3000 m |
| Umiditate relativă | 0 … 100 % RH (cu condens) |
| Răcire | Răcire inteligentă cu aer |
| Interfețe de comunicație | RS485, CAN, DRM, DI/DO |
| Consum pe timp de noapte | < 5 W |
| Topologie | Fără izolare galvanică |
| Grad de protecție | IP66 |
| Temperatură de funcționare | 35 … 60°C (putere redusă peste 45°C) |
| Cod produs | X3H-ULT-30K |
| Certificări | VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR |
| Dimensiuni (l x h x a) | 696 × 526 × 240 mm |
| Greutate | 48,5 kg |
