Descriere

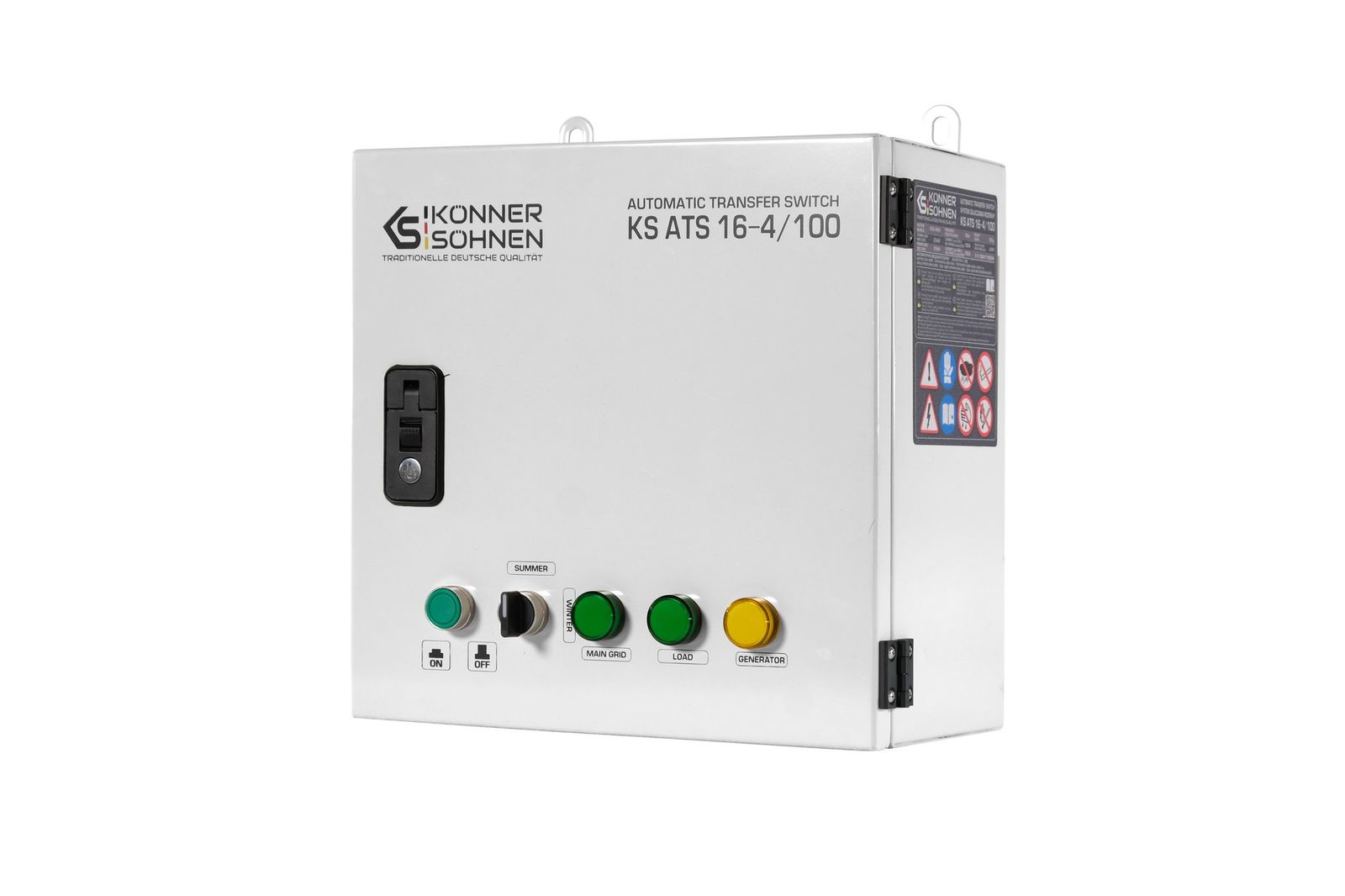

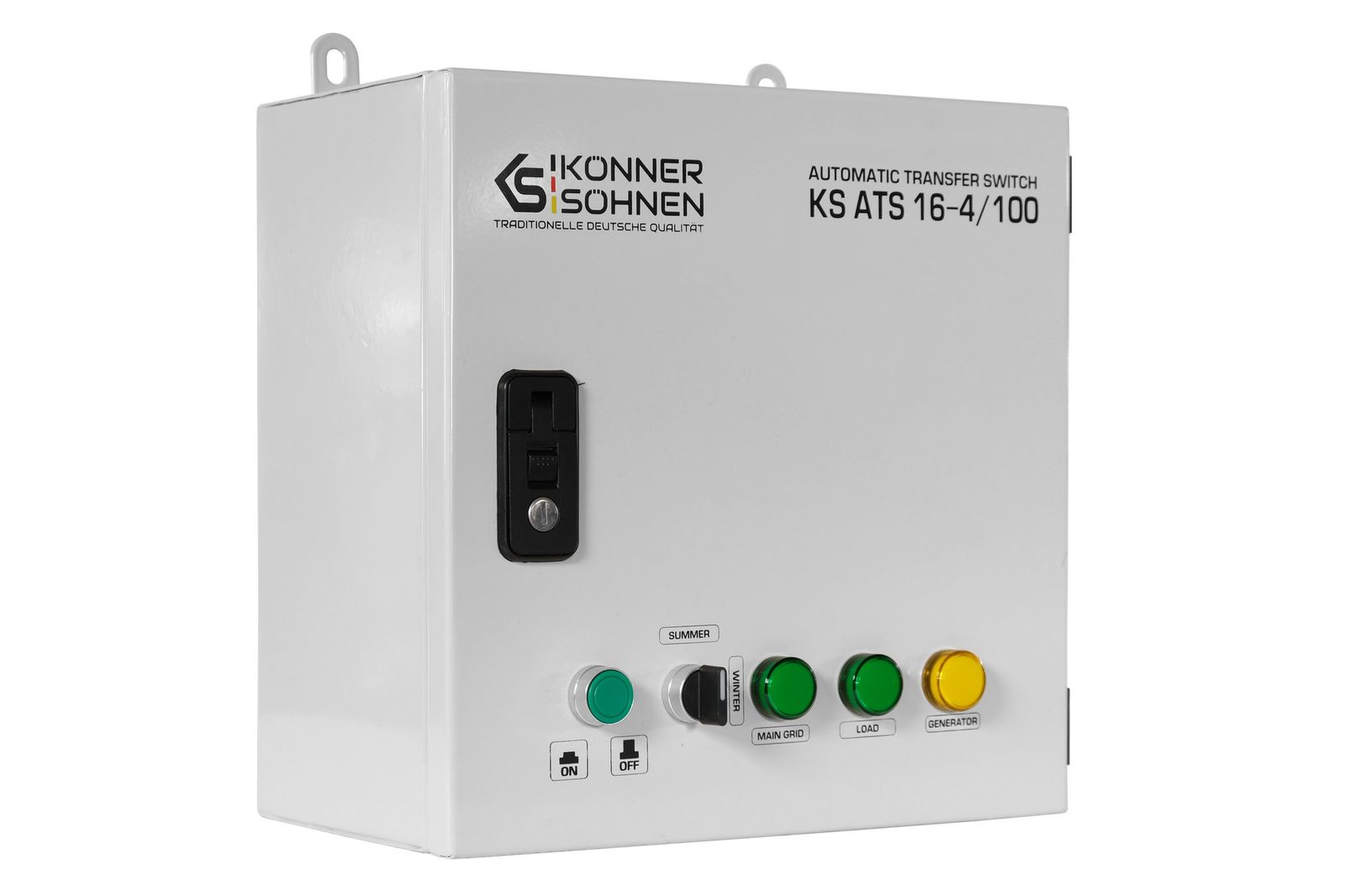

Panou ATS Könner & Söhnen KS ATS 16-4/100 automatizează alimentarea de rezervă cu generatoarele diesel KS 16-1E și KS 16-1/3E. La căderea rețelei pornește generatorul după 10 s ± 1 s, iar la 30 s după pornire trece sarcina pe generator.
Când rețeaua revine, sarcina trece înapoi după aproximativ 60 s, iar generatorul se mai rotește circa 60 s și se oprește. Unitatea suportă 100 A, adică 23 kW la 230 V sau 55 kW la 400 V, are carcasă IP44 și un cablu de comandă de 10 m.
Avantaje și caracteristici
- Pornește automat generatorul la căderea rețelei și îl oprește la revenirea curentului
- Până la 3 încercări de pornire, apoi semnalizează eroarea
- Curent maxim de 100 A: 23 kW la 230 V și 55 kW la 400 V
- Comutator de încălzire a aerului, cu reglaj Vară / Iarnă
- Alimentare de 12 V din bateria generatorului, prin cablul de comandă
- Carcasă IP44, funcționare între -50 și +45 °C

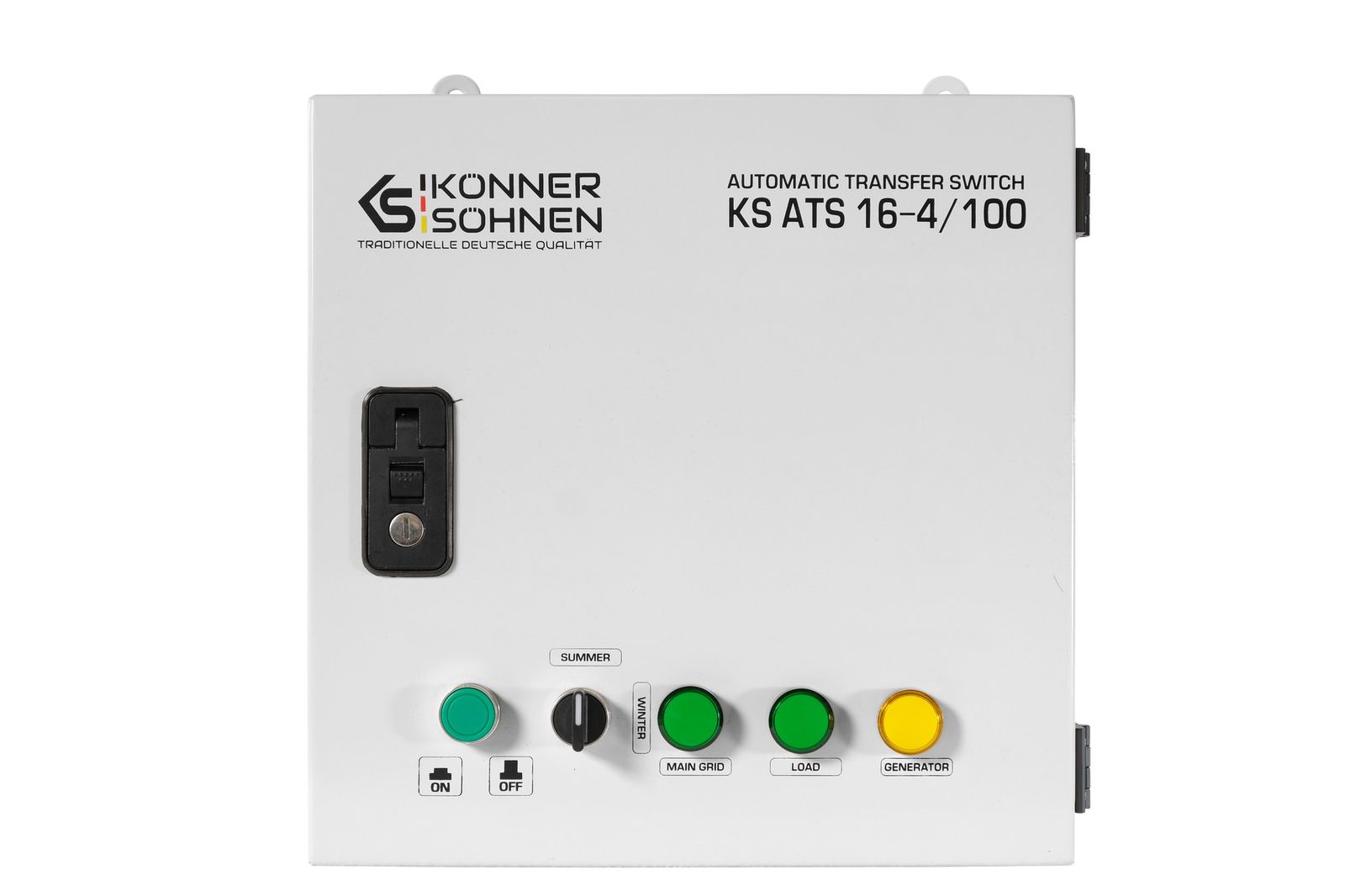

- Indicatoare pentru rețea, generator și ieșirea de putere
Pachet standard
- Panou ATS KS ATS 16-4/100
- Cablu de comandă pentru pornirea automată a generatorului
- Manual de utilizare
Date tehnice
| Specificație | Valoare |
|---|---|
| Brand | Könner & Söhnen |
| Tensiune | 230/400 V |
| Putere (230 V) | 23 kW |
| Putere (400 V) | 55 kW |
| Curent maxim (230 V) | 100 A |
| Curent maxim (400 V) | 100 A |
| Curent de scurtă durată admis | 9 kA / 30 ms |
| Alimentare unitate | 12 V, din bateria generatorului |
| Compatibil cu | generatoarele diesel Könner & Söhnen KS 16-1E și KS 16-1/3E |
| Consum propriu | 15 W |
| Pornirea generatorului | la 10 s ± 1 s după căderea rețelei |
| Comutarea sarcinii pe generator | la 30 s după pornire |
| Revenirea pe rețea | la aproximativ 60 s după restabilirea rețelei |
| Oprirea generatorului | la aproximativ 60 s după revenirea pe rețea |
| Încercări de pornire | 3 |
| Timp de transfer | 2,5 s |
| Încălzirea aerului | comutator Vară / Iarnă (0 s / 15 s) |
| Lungime cablu de comandă | 10 m |
| Condiții de stocare | -30 … +70 °C, umiditate ≤ 50 % |
| Temperatură de lucru | -50 … +45 °C, umiditate ≤ 50 % |
| Clasă de izolație | AC 1,0 kV / 1 min, 1 mA |
| Grad de protecție | IP44 |
| Cod produs | KS ATS 16-4/100 |
| Dimensiuni nete (L × l × h) | 350 × 382 × 192 mm |
| Greutate netă | 12 kg |
